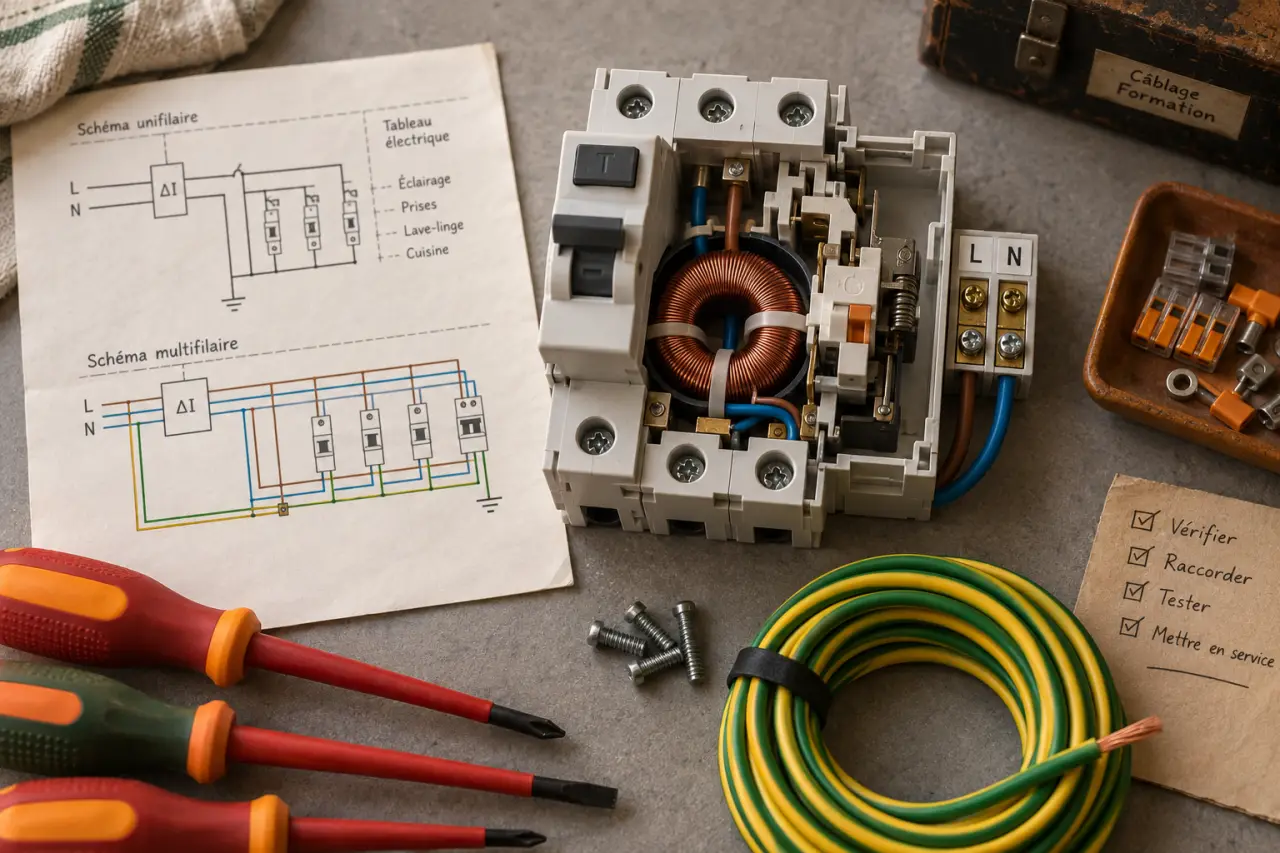

Schéma d’un disjoncteur différentiel : ce que protège l’appareil, et ce qu’il ne protège pas
Publié par : Éloïse Callens-Morelette — Rédactrice spécialisée en bricolage
Mis à jour le 5 octobre 2026
Sur un schéma électrique, repérer un dispositif différentiel ne suffit pas. Il faut encore savoir quels conducteurs le traversent, quels circuits sont placés en aval et quelles protections l’appareil assure réellement. Un disjoncteur différentiel détecte les fuites de courant, mais il protège aussi contre les surcharges et les courts-circuits. Cette double fonction le distingue de l’interrupteur différentiel et explique sa place dans un tableau électrique.
Lire un schéma de disjoncteur différentiel sans se tromper
Le symbole d’un disjoncteur différentiel représente un appareil de coupure installé sur le conducteur de phase et, selon sa configuration, sur le neutre ou sur plusieurs phases. Les conventions graphiques sont encadrées par la CEI 60617 et sa déclinaison NF EN 60617 . Un plan peut toutefois simplifier certains détails. La légende, le repérage des bornes et les caractéristiques inscrites à proximité restent donc indispensables pour identifier correctement l’appareil. Pour distinguer les représentations normalisées des variantes simplifiées, reportez-vous au guide des pictogrammes électriques.
Quiz : Le disjoncteur différentiel
Les indices à repérer sur le plan
Sur un schéma unifilaire, un seul trait peut représenter un circuit entier. Le différentiel apparaît généralement en amont des départs qu’il protège, avec son calibre en ampères, sa sensibilité en milliampères et, parfois, son type : AC, A, F, Asi ou B. Sur un schéma multifilaire, les conducteurs sont dessinés séparément : phase, neutre et, en triphasé, plusieurs phases. Cette représentation permet de vérifier quels pôles traversent l’appareil et comment les conducteurs sont raccordés.
- 30 mA indique la sensibilité différentielle habituellement associée à la protection des personnes.
- 40 A ou 63 A correspond à l’intensité nominale que l’appareil peut supporter dans les conditions prévues.
- 1P+N, 2P ou 4P renseigne sur le nombre de pôles et le type d’alimentation.
- AC, A, F, Asi ou B précise les formes de courants différentiels détectées.
Le point qui évite le plus d’erreurs consiste à suivre chaque conducteur comme dans un miroir. Le courant qui entre par les pôles surveillés doit ressortir par ces mêmes pôles. Si un neutre est repris sur une autre rangée ou mélangé avec celui d’un autre différentiel, l’équilibre mesuré par le tore différentiel est rompu. Le dispositif peut alors déclencher, même si les appareils raccordés semblent fonctionner normalement.
La lecture du plan doit donc porter autant sur le chemin de retour du neutre que sur la phase. Un schéma unifilaire donne une vue d’ensemble rapide, tandis qu’un schéma multifilaire permet de contrôler plus précisément les connexions et le nombre de conducteurs concernés.
Pourquoi le dispositif déclenche : deux protections dans un seul appareil
Le mécanisme différentiel compare le courant entrant et le courant sortant à l’aide d’un transformateur toroïdal. En fonctionnement normal, leur somme est équilibrée. Lorsqu’une partie du courant fuit vers la terre, une carcasse métallique ou une personne, un déséquilibre apparaît. Si cette fuite dépasse le seuil prévu, le circuit s’ouvre automatiquement.
Un disjoncteur différentiel ajoute à cette surveillance une protection magnétothermique. Le déclencheur thermique réagit à une surcharge prolongée. Le déclencheur magnétique intervient rapidement lors d’un court-circuit. L’appareil protège donc les personnes contre un défaut d’isolement et le circuit contre des intensités excessives.
Cette distinction aide à interpréter un déclenchement. Une coupure différentielle peut signaler une fuite d’isolement ou un problème de neutre. Un déclenchement thermique peut correspondre à une surcharge durable, tandis qu’un déclenchement magnétique intervient lors d’un court-circuit. Le type de défaut ne se déduit toutefois pas d’un simple repérage visuel : il faut isoler les circuits et rechercher l’origine avec méthode.
Disjoncteur différentiel, interrupteur différentiel et divisionnaire
| Appareil | Fuite de courant | Surcharge et court-circuit | Rôle dans le tableau |
|---|---|---|---|
| Disjoncteur différentiel | Oui | Oui | Protège un départ ou un ensemble de circuits selon son dimensionnement |
| Interrupteur différentiel | Oui | Non | Protège une rangée, avec des disjoncteurs divisionnaires en aval |
| Disjoncteur divisionnaire | Non | Oui | Protège un circuit dédié : prises, éclairage, VMC ou appareil |
Confondre ces appareils sur un schéma conduit à une mauvaise interprétation de la protection réelle. Un interrupteur différentiel de 30 mA ne remplace jamais les disjoncteurs divisionnaires qui protègent les conducteurs et les équipements contre les surintensités. Le nombre de circuits placés en aval dépend de l’organisation du tableau et du dimensionnement retenu. Le contenu analysé évoque jusqu’à 8 circuits ou disjoncteurs en aval d’un même interrupteur différentiel.
Comprendre la position du différentiel dans le tableau
Dans une organisation courante, l’alimentation arrive depuis le disjoncteur de branchement, puis le différentiel est installé en amont des disjoncteurs divisionnaires. Ceux-ci alimentent ensuite les différents circuits de l’habitation. Un peigne horizontal peut distribuer l’alimentation depuis l’interrupteur différentiel vers les appareils installés sur le rail DIN.
Comprendre la mise à jour 2024 de la norme NF C 15-100 | Découvrez les évolutions de référence pour les installations électriques à basse tension et accédez à la norme NF C 15-100 sur la boutique AFNOR.
Repères de raccordement et de distribution
La phase est généralement repérée par la borne L et le neutre par la borne N. Le sens d’alimentation, par le haut ou par le bas, dépend du matériel et doit être contrôlé dans sa notice. Il ne faut jamais le déduire d’un schéma générique. En monophasé résidentiel, les appareils bipolaires coupent la phase et le neutre. Une configuration tétrapolaire est utilisée sur des réseaux triphasés lorsqu’il faut surveiller les trois phases et le neutre.
Selon le modèle, un appareil monophasé bipolaire peut occuper 2 modules sur le tableau, tandis qu’un modèle tétrapolaire peut en occuper 4. Ces indications servent à lire l’implantation, mais elles ne remplacent pas les informations de la notice du fabricant.
Le calibre du disjoncteur divisionnaire doit être cohérent avec la section des conducteurs et l’usage du circuit. À titre de repères courants, on trouve :
- 32 A avec 6 mm² pour une table de cuisson ;
- 20 A avec 2,5 mm² pour un four, un lave-vaisselle, un sèche-linge ou certains chauffages ;
- 16 A avec 2,5 mm² pour des prises ;
- 10 A avec 1,5 mm² pour l’éclairage et les volets roulants ;
- 2 A avec 1,5 mm² pour une VMC ou la protection d’une bobine.
Ces associations facilitent la lecture d’un plan, mais le choix final doit tenir compte de l’installation et des prescriptions applicables. Le calibre ne se choisit pas indépendamment de la section du conducteur.
Choisir le type de différentiel selon les équipements
Le type ne désigne pas la puissance de l’appareil. Il indique sa capacité à détecter certaines formes de courant de défaut. Le choix dépend des circuits raccordés, des équipements électroniques qu’ils alimentent et des prescriptions applicables à l’installation.
| Type | Courants détectés | Usage à envisager |
|---|---|---|
| AC | Courants alternatifs | Circuits usuels comme l’éclairage et les prises courantes |
| A | Courants alternatifs et continus pulsés | Équipements comportant de l’électronique de puissance |
| F ou HPI | Courants adaptés aux appareils sensibles | Recherche d’une meilleure immunité aux déclenchements intempestifs |
| Asi | Version à immunité renforcée | Installations exigeant une forte continuité de service |
| B | Courants différentiels complexes | Certaines applications triphasées, variateurs, onduleurs ou équipements spécifiques |
La sensibilité de 30 mA est associée à la protection des personnes. Les seuils de 300 mA et 500 mA répondent à d’autres niveaux ou contextes de protection, notamment en tête d’installation ou dans des environnements tertiaires et industriels. Ils ne sont pas l’équivalent d’une protection 30 mA pour les circuits concernés.
Le type AC peut convenir à des circuits courants, tandis que le type A est associé aux équipements produisant des courants continus pulsés. Les types F, Asi ou B répondent à des situations particulières. Le schéma, la notice de l’équipement et les prescriptions applicables doivent être consultés avant de retenir un modèle.
Vérifier la sécurité avant toute intervention
La NF C 15-100 encadre l’installation électrique des logements, tandis que les normes de symboles facilitent la lecture des documents techniques. La conformité ne dépend toutefois ni du seul symbole ni de la présence d’un différentiel. Elle repose aussi sur le dimensionnement, la répartition des circuits, le raccordement à la terre et la qualité des connexions.
Avant d’ouvrir un tableau, coupez l’alimentation générale, condamnez-la si nécessaire et vérifiez l’absence de tension avec un appareil adapté. Ne travaillez jamais sous tension pour déplacer un neutre, remplacer un disjoncteur ou modifier un peigne. La mise à la terre est essentielle pour évacuer les courants de défaut et limiter les tensions de contact. Elle complète la protection différentielle sans la remplacer.
Après un déclenchement, ne réarmez pas mécaniquement plusieurs fois. Abaissez les départs en aval, réarmez le différentiel, puis remontez les circuits un à un pour identifier celui qui provoque la coupure. Un défaut récurrent peut révéler un appareil défectueux, de l’humidité dans un circuit, un isolement dégradé ou un câblage de neutres incorrect.
En cas de doute sur le schéma, le raccordement L/N, le choix du type ou la conformité du tableau, l’intervention d’un électricien qualifié reste la solution la plus sûre.
