Brancher un bouton poussoir sans erreur : borne L, retour commande et cas avec télérupteur

1 septembre 2026 Éloïse Callens-Morelette 8 min de lecture

Un bouton poussoir ne se branche pas comme un interrupteur classique. Il envoie une impulsion, puis revient en position initiale. Pour un éclairage, le raccordement dépend surtout de la présence d’un télérupteur ou d’une minuterie. Avant de toucher aux fils, il faut donc identifier la phase, le retour commande et les bornes utiles, puis vérifier que l’installation reste sécurisée.

Table des matières

Comprendre ce que commande vraiment un bouton poussoir

Le bouton poussoir sert à donner un ordre bref. Quand vous appuyez, le contact se ferme ; quand vous relâchez, il s’ouvre à nouveau. Cette impulsion permet de commander un éclairage, une sonnette, une minuterie ou un télérupteur. À l’inverse, un interrupteur classique garde sa position : allumé ou éteint. La différence est simple, mais elle change tout au moment du câblage.

Dans une installation d’éclairage, le bouton poussoir est utile dès qu’il y a plusieurs points de commande. Dans un couloir, un escalier, un palier ou une grande pièce, plusieurs poussoirs peuvent piloter le même luminaire via un télérupteur placé au tableau électrique ou dans une boîte de dérivation. Le principe reste le même : un appui, une commande, puis un retour immédiat du mécanisme.

Bouton poussoir, interrupteur, télérupteur : la différence utile

Le bouton poussoir est l’organe visible sur le mur. Le télérupteur reçoit l’impulsion et change l’état de l’éclairage : une pression allume, la suivante éteint. La minuterie fonctionne sur une logique proche, mais elle maintient l’éclairage pendant une durée définie avant de couper automatiquement. Ce trio revient souvent dans les installations de circulation, car il permet une commande simple depuis plusieurs endroits.

Équipement	Rôle	Cas d’usage courant
Bouton poussoir	Envoie une impulsion momentanée	Commande murale d’un éclairage
Interrupteur classique	Maintient un contact ouvert ou fermé	Simple allumage depuis un seul point
Télérupteur	Change l’état de l’éclairage à chaque impulsion	Commande depuis plus de 2 points
Minuterie	Allume pendant une durée limitée	Escalier, hall, circulation commune

Sécurité et matériel avant de raccorder les fils

Une installation domestique fonctionne généralement en 230V, la prudence n’est donc pas optionnelle. Avant de démonter l’ancien appareillage ou de raccorder un nouveau bouton poussoir, coupez le courant au disjoncteur général ou au disjoncteur d’abonné. Si possible, consignez-le pour éviter toute remise sous tension involontaire pendant l’intervention.

Ensuite, vérifiez l’absence de tension avec un testeur adapté. Ne vous contentez pas de constater que la lampe ne s’allume plus : une ampoule défectueuse, un neutre interrompu ou un mauvais repérage peuvent tromper. Le test doit se faire sur les conducteurs présents dans la boîte d’encastrement, pas seulement sur le luminaire. Cette vérification prend peu de temps et évite une erreur de câblage.

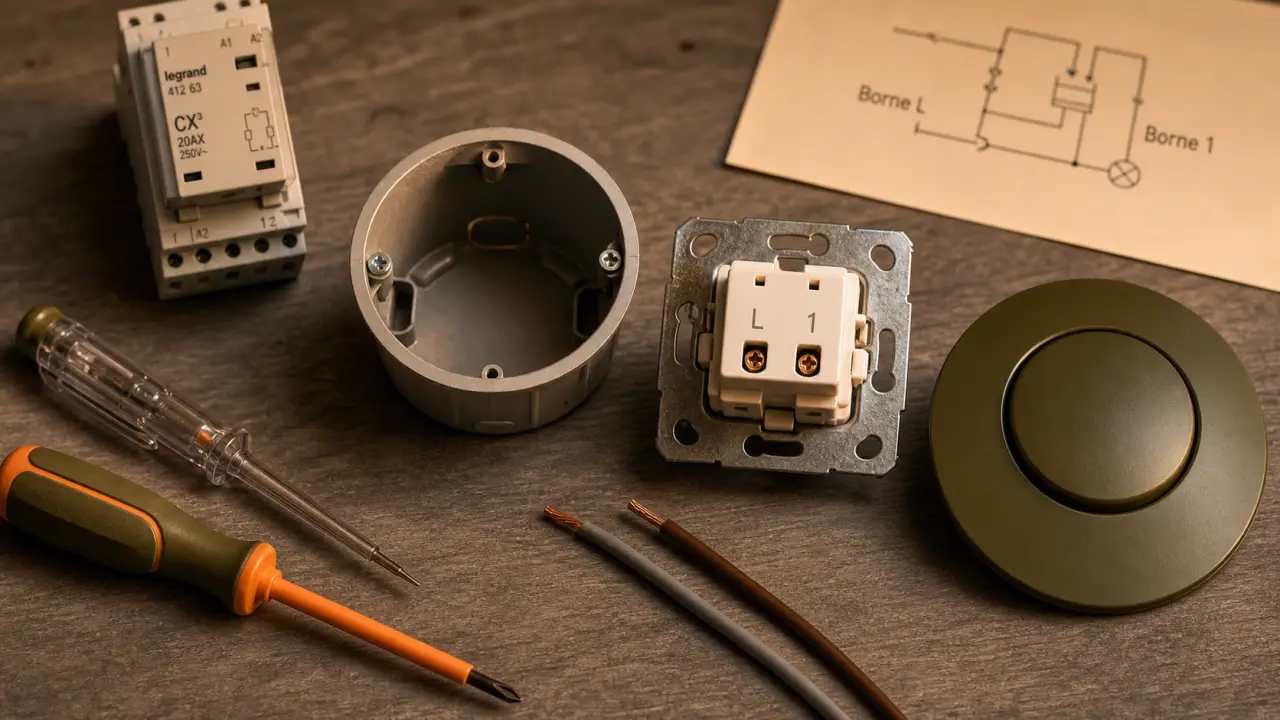

Le matériel à prévoir

Pour un montage propre, prévoyez un bouton poussoir compatible avec votre gamme d’appareillage, une boîte d’encastrement adaptée, souvent en diamètre Ø67, des conducteurs de section 1,5 mm² pour un circuit d’éclairage, un testeur de tension, un tournevis isolé et la plaque de finition. Le schéma du fabricant reste prioritaire, car les repères de bornes peuvent varier selon les marques et les modèles.

Couper le courant avant toute manipulation.
Vérifier l’absence de tension sur les fils.
Identifier la phase et le retour commande.
Respecter les bornes indiquées sur le bouton poussoir.
Fixer l’appareillage sans pincer les conducteurs.

Brancher un bouton poussoir en schéma classique

Dans le cas le plus simple, le bouton poussoir reçoit une phase sur une borne dédiée et renvoie un fil de commande vers l’équipement piloté. Sur beaucoup de modèles, la phase arrive sur la borne L et le retour commande repart depuis la borne 1. Cette logique est fréquente, mais elle doit toujours être comparée au marquage réel du mécanisme. Le bon repérage des bornes reste la base d’un branchement fiable.

Repérer la borne L et la borne 1

La borne L correspond généralement à l’arrivée de phase. La borne 1 sert souvent de sortie, c’est-à-dire de retour commande. Le bouton poussoir ne garde pas le circuit fermé, il établit seulement le contact pendant l’appui. Si vous inversez phase et retour sur un modèle simple, le fonctionnement peut sembler correct, mais le câblage n’est pas forcément conforme au schéma attendu et peut compliquer un futur dépannage.

Repère courant	Fil à raccorder	Fonction
Borne L	Phase	Alimente le contact du poussoir
Borne 1	Retour commande	Envoie l’impulsion vers le dispositif commandé
Borne A2	Retour possible vers télérupteur	Commande de bobine selon schéma
Borne B	Retour possible vers minuterie	Commande selon modèle de minuterie

Les étapes de raccordement

Coupez le courant et contrôlez l’absence de tension.
Démontez l’ancien appareillage si nécessaire, sans arracher les fils.
Repérez la phase et le retour commande avec méthode.
Raccordez la phase sur la borne L du bouton poussoir.
Raccordez le retour commande sur la borne 1, ou sur la borne indiquée par le schéma du fabricant.
Replacez doucement les conducteurs dans la boîte d’encastrement.
Vissez ou clipsez le mécanisme, puis ajoutez l’enjoliveur et la plaque de finition.

Un bon branchement se lit de manière directe : arrivée de phase, passage par le contact du poussoir, départ du retour commande, arrivée au télérupteur ou à la minuterie. Avant de refermer, suivez mentalement le trajet du courant. Cette vérification évite les erreurs invisibles, comme un retour branché sur la mauvaise borne ou un conducteur trop tendu qui se déloge au moment de remettre le mécanisme dans la boîte.

Cas avec télérupteur, minuterie ou double poussoir

Le bouton poussoir prend tout son intérêt lorsqu’il pilote un télérupteur. Dans ce cas, les poussoirs ne coupent pas directement l’éclairage : ils envoient un ordre au télérupteur, qui se charge d’ouvrir ou de fermer le circuit de la lampe. C’est la configuration habituelle lorsque l’on veut commander un même éclairage depuis plusieurs endroits, sans multiplier les interrupteurs classiques.

Raccordement avec télérupteur

Avec un télérupteur, le retour commande du bouton poussoir peut être raccordé vers une borne de commande du télérupteur, souvent repérée A2 selon les schémas. La phase alimente les poussoirs, puis l’impulsion rejoint le télérupteur. Plusieurs boutons poussoirs peuvent être raccordés en parallèle afin que chacun envoie la même commande. Cette organisation simplifie la commande d’un couloir, d’un escalier ou d’un palier.

Si l’éclairage ne réagit pas, il faut distinguer un problème de poussoir d’un problème de télérupteur. Un poussoir défectueux ne transmet plus correctement l’impulsion. Un télérupteur en défaut peut ne plus claquer, rester bloqué ou ne plus changer l’état de l’éclairage malgré une commande correcte. Dans le doute, mieux vaut faire contrôler le tableau électrique par un professionnel.

Raccordement avec minuterie

Dans une installation avec minuterie, le poussoir sert à lancer une temporisation. Le retour commande peut être dirigé vers une borne prévue à cet effet, parfois repérée B selon les modèles. Le principe reste le même : le poussoir ne maintient pas l’éclairage, il déclenche l’appareil qui gère ensuite la durée d’allumage. C’est pratique dans les circulations où l’on veut un allumage temporaire.

Un double poussoir fonctionne comme deux commandes indépendantes dans un même mécanisme. Il peut servir à piloter deux circuits ou deux fonctions, à condition que le câblage et le modèle soient prévus pour cela. Là encore, le repérage des bornes est essentiel, car une confusion entre les deux sorties peut inverser les commandes ou créer un comportement difficile à diagnostiquer. Le schéma du fabricant doit donc rester la référence.

Tester l’installation et éviter les pannes courantes

Une fois le bouton poussoir fixé et la plaque posée, remettez le courant seulement si aucun conducteur dénudé n’est visible et si le mécanisme est correctement maintenu. Testez ensuite chaque point de commande. L’appui doit être franc, le poussoir doit revenir en position initiale et l’éclairage doit réagir conformément au fonctionnement prévu. Cette étape confirme que le branchement est cohérent.

Signes d’un mauvais raccordement

Si la lampe ne s’allume pas, commencez par vérifier que le disjoncteur concerné est bien réenclenché. Si l’éclairage reste allumé en permanence, le contact peut être mal câblé ou le dispositif de commande peut être bloqué. Si un poussoir fonctionne mais pas un autre, le défaut se situe probablement sur le point de commande concerné, son retour commande ou son raccordement en parallèle. Le problème est souvent localisé à un seul élément du circuit.

Phase absente sur la borne L.
Retour commande raccordé sur une borne inadaptée.
Fil mal serré ou sorti de son logement.
Poussoir incompatible avec le montage prévu.
Non-respect du schéma fabricant du télérupteur ou de la minuterie.

Quand faire appel à un électricien

Si vous ne parvenez pas à identifier les fils, si plusieurs conducteurs arrivent dans la même boîte, si le tableau électrique est ancien ou si le comportement du télérupteur semble anormal, l’intervention d’un électricien est préférable. Brancher un bouton poussoir reste une opération accessible pour un bricoleur averti, mais elle exige un repérage fiable, un matériel adapté et une vérification rigoureuse à chaque étape.

Pour réussir l’installation, retenez l’essentiel : courant coupé, absence de tension vérifiée, phase sur la borne L, retour commande sur la borne prévue, puis test après remise sous tension. Avec un télérupteur ou une minuterie, suivez toujours le schéma propre au matériel installé, car c’est lui qui confirme les bornes A2, B ou leurs équivalents selon le fabricant.
