Symboles de soudure sur plan : décodage, normes ISO 2553 et erreurs de lecture

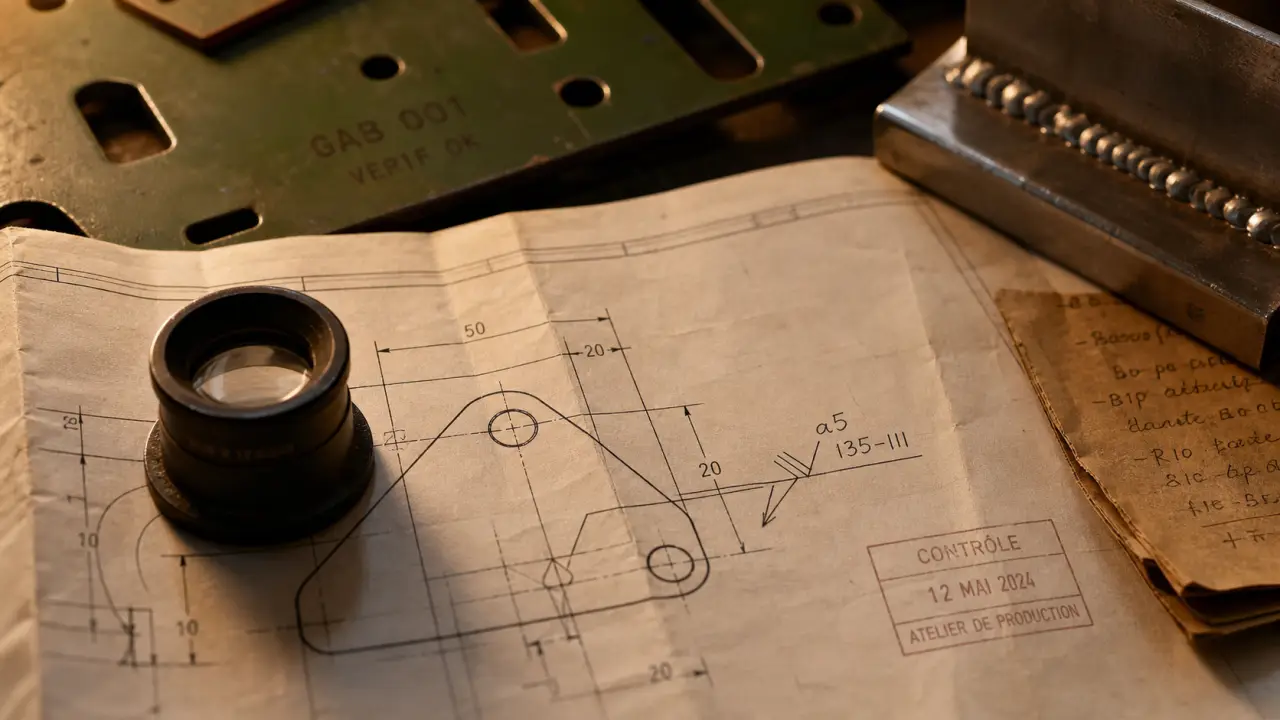

Sur un plan de fabrication, une soudure n’est pas toujours dessinée en détail. Elle est indiquée par une représentation symbolique normalisée, plus compacte et fiable pour communiquer entre le bureau d’études, l’atelier, le contrôle qualité et le chantier. Maîtriser ces indications permet d’identifier le type de joint, le côté à souder, l’aspect attendu, les conditions d’exécution et les contrôles associés.

La difficulté ne provient pas d’un symbole isolé, mais de la combinaison d’informations autour de la ligne de référence : symbole élémentaire, complément de forme, indication de procédé, niveau de réception ou mention de soudure chantier. Une lecture efficace consiste à décomposer le marquage dans un ordre logique.

À quoi sert la représentation symbolique des soudures sur un plan ?

La représentation symbolique remplace une description longue par un code graphique standardisé. Au lieu d’écrire une phrase complète pour définir un cordon d’angle continu avec finition affleurante, le plan regroupe les informations autour d’un repère. Le dessin reste lisible, même sur un ensemble soudé complexe.

Cette méthode est utile lorsque les assemblages se répètent, que les pièces sont vues en coupe ou que la géométrie réelle de la soudure est difficile à représenter à l’échelle. Elle limite les ambiguïtés : un même symbole doit être interprété de la même manière par le préparateur, le soudeur, le contrôleur et le responsable qualité.

Représentation simplifiée ou symbolique : ne pas confondre

La représentation simplifiée montre la soudure de manière visuelle, avec un dessin allégé du cordon ou du joint pour faciliter la compréhension de l’emplacement. La représentation symbolique fonctionne comme un langage technique : elle ne cherche pas à dessiner la soudure, mais à en donner les caractéristiques normalisées. Sur les plans industriels, les deux approches coexistent, mais la symbolisation reste la référence pour préciser l’exécution.

Les normes à connaître : EN 22553, ISO 2553 et références associées

La lecture des symboles s’appuie sur des normes qui définissent la position des signes, leur signification et leur combinaison. La norme EN 22553 d’août 1994 est souvent citée dans les documents de formation. La référence ISO 2553 est également centrale pour la représentation normalisée des soudures sur les dessins techniques.

D’autres références peuvent apparaître selon le secteur ou les exigences contractuelles, comme la NF P22-470, la NF P22-471, la NF A81-309 ou le CM66 pour les constructions métalliques. Leur présence sur un dossier ne remplace pas la lecture du symbole : elle fixe le cadre dans lequel les exigences doivent être comprises.

Pourquoi la norme change la façon de lire le plan

Sans norme, un symbole devient un simple dessin interprété selon les habitudes d’atelier. Avec une norme, la position d’un élément a autant d’importance que sa forme. Un signe placé au-dessus ou au-dessous de la ligne de référence, une flèche orientée vers un joint particulier ou une indication ajoutée dans la queue du repère modifient l’exécution attendue.

Il faut considérer le repère de soudure comme une ancre posée sur le plan : la flèche fixe le point d’attache sur la géométrie, puis chaque information se stabilise autour de cette attache. Si l’on lit le symbole sans regarder précisément où pointe la flèche, on perd le lien entre le code et la pièce réelle. Cette logique évite une erreur fréquente : comprendre le type de cordon, mais l’appliquer sur la mauvaise rive ou le mauvais assemblage.

La structure du symbole : flèche, ligne repère et double ligne de référence

Un symbole de soudure complet se lit par sa structure. On retrouve généralement une ligne repère, terminée par une flèche qui désigne l’assemblage, puis une ou plusieurs lignes de référence sur lesquelles sont placés les symboles. La double ligne de référence sert à distinguer les informations selon le côté du joint ou la convention de lecture.

La flèche n’est pas un simple pointeur graphique. Elle rattache l’exigence à une zone précise : bord de tôle, joint bout à bout, angle, intersection ou périphérie d’une pièce. Avant de chercher la signification du pictogramme, identifiez l’élément visé sur le dessin.

Les éléments à vérifier dans l’ordre

Pour éviter les contresens, la lecture suit une séquence stable. Localisez d’abord la flèche et l’assemblage visé. Observez la position du symbole par rapport à la ligne de référence. Lisez ensuite le symbole élémentaire, les signes supplémentaires, les dimensions et enfin les indications complémentaires placées dans la queue ou autour du repère.

Élément du repère	Rôle dans la lecture	Erreur fréquente
Flèche	Désigne l’assemblage ou le côté concerné	Appliquer la soudure sur une autre arête
Ligne de référence	Supporte le symbole et ses indications	Ignorer la position au-dessus ou au-dessous
Symbole élémentaire	Indique le type général de soudure	Le confondre avec une exigence de finition
Symboles supplémentaires	Précisent l’aspect ou la forme extérieure	Les lire comme un autre type de joint
Symboles complémentaires	Ajoutent des conditions d’exécution ou de contrôle	Les négliger lors de la préparation

Symboles élémentaires, supplémentaires et complémentaires : les distinguer clairement

La compréhension repose sur une séparation simple : le symbole élémentaire décrit la nature de la soudure, le symbole supplémentaire précise son profil ou son aspect, et le symbole complémentaire ajoute une condition particulière. Cette hiérarchie évite de mélanger forme du joint, finition et exigences d’exécution.

Les symboles élémentaires : la configuration de base

Les symboles élémentaires rappellent la configuration de l’assemblage ou du joint à réaliser. Ils concernent une soudure bout à bout, une soudure d’angle, une préparation avec chanfrein ou une autre forme normalisée. Leur rôle est de répondre à la question pratique : quel type de soudure doit être exécuté à cet endroit ?

Lorsque plusieurs symboles élémentaires sont combinés, le plan indique que la soudure ne se résume pas à une seule opération. Il peut s’agir d’une préparation particulière, d’un assemblage soudé des deux côtés ou d’une exigence symétrique. Ne pas isoler un signe du reste : la signification naît de la combinaison.

Les symboles supplémentaires : l’aspect de surface

La symbolisation supplémentaire précise l’aspect extérieur de la soudure. Elle indique une surface affleurante, convexe, concave ou une finition particulière selon la norme utilisée. Ces signes ne changent pas forcément le type de joint ; ils ajoutent une exigence sur le profil final du cordon ou sur la manière dont la surface doit se présenter après exécution.

Cette distinction est capitale pour le contrôle. Une soudure peut être correctement placée et du bon type, mais non conforme si son aspect final ne correspond pas au symbole supplémentaire. La lecture doit donc toujours aller au-delà du seul pictogramme principal.

Les symboles complémentaires : exécution, chantier et contrôle

La symbolisation complémentaire apporte des informations sur les conditions d’exécution. Elle précise une soudure sur le pourtour périphérique, une soudure chantier, le procédé de soudage utilisé, la position de travail, le métal d’apport, le niveau de réception, les qualifications ou les procédures de contrôles.

Ces indications sont déterminantes dans un dossier de fabrication. Elles influencent la préparation, les moyens nécessaires, les qualifications à mobiliser et les vérifications à prévoir. Ignorer ces éléments revient à lire seulement la géométrie de la soudure, sans prendre en compte les exigences de qualité et de réalisation.

Méthode pratique pour décoder un symbole de soudure

Pour passer de la théorie à l’interprétation d’un plan, adoptez une méthode répétable. Elle fonctionne aussi bien pour un plan de formation que pour un dossier de fabrication dense.

1. Repérer la flèche : identifiez l’assemblage désigné, sans vous fier uniquement à la proximité graphique.
2. Observer la ligne de référence : notez la position du symbole et la présence éventuelle d’une double ligne.
3. Identifier le symbole élémentaire : déterminez le type de soudure ou de préparation demandé.
4. Lire les dimensions : longueur, gorge, épaisseur ou pas de soudure peuvent être indiqués selon le cas.
5. Ajouter les symboles supplémentaires : vérifiez l’aspect de surface attendu.
6. Contrôler les informations complémentaires : procédé, soudure chantier, pourtour, niveau de réception ou qualification.
7. Relier le tout à la norme applicable : confirmez que l’interprétation suit le référentiel du plan.

Exemple de lecture raisonnée

Imaginons un repère dont la flèche pointe l’arête d’un assemblage en angle. Le symbole élémentaire placé sur la ligne de référence indique une soudure d’angle. Un signe complémentaire signale que la soudure concerne le pourtour, et une indication dans la queue mentionne le procédé de soudage. La lecture correcte n’est pas seulement « faire un cordon d’angle » : il faut réaliser ce cordon sur tout le périmètre désigné, avec le procédé indiqué et selon les exigences du plan.

Autre cas courant : un symbole élémentaire est accompagné d’une exigence d’aspect de surface. L’atelier doit alors préparer et exécuter la soudure pour atteindre le profil demandé, tandis que le contrôle vérifiera à la fois la présence du cordon, sa localisation et sa conformité visuelle ou dimensionnelle. C’est cette accumulation ordonnée d’informations qui rend le langage symbolique efficace.

La meilleure habitude consiste à ne jamais traduire un symbole trop vite. Un repère de soudure se lit comme une phrase technique : sujet, lieu, action, conditions et exigences. Lorsque chaque élément est replacé dans cet ordre, les normes EN 22553 et ISO 2553 deviennent moins abstraites et le plan gagne en clarté opérationnelle.
