Vous cherchez un schéma de VMC double flux clair pour bien comprendre le fonctionnement, le câblage et le raccordement des gaines avant vos travaux ? Vous êtes au bon endroit : nous allons poser les bases, répondre rapidement aux questions les plus fréquentes, puis détailler, étape par étape, les points techniques essentiels. L’objectif : vous aider à valider votre installation (ou celle de votre artisan) sans jargon inutile, avec des repères visuels et pratiques.
Bases à connaître avant de choisir un schéma de VMC double flux
Avant de plonger dans les détails de câblage ou de régulation, il est utile de bien visualiser le principe d’une VMC double flux. Cette partie vous donne une vue d’ensemble du schéma, des éléments clés et des règles à respecter pour rester conforme aux normes et à la performance énergétique recherchée. Vous pourrez ainsi vérifier en un coup d’œil si votre projet va dans la bonne direction.
Comment se structure un schéma type de VMC double flux domestique
Un schéma de VMC double flux domestique représente toujours deux flux d’air distincts : l’air extrait et l’air insufflé. Il met en évidence l’échangeur de chaleur, les réseaux de gaines, les bouches et les sorties extérieures. Concrètement, vous verrez sur le plan deux circuits qui ne se mélangent jamais : l’un aspire l’air vicié dans la cuisine, les salles de bains et les WC, l’autre amène l’air neuf dans le salon et les chambres.
Visualiser cette structure de base vous permet d’anticiper les passages de gaines, les percements en façade et les contraintes d’encombrement. Par exemple, dans une maison à étage, le schéma vous montre si les gaines pourront passer par le faux plafond du rez-de-chaussée ou s’il faudra créer des coffres techniques spécifiques.
Les composants indispensables à intégrer sur tout schéma de VMC double flux
On retrouve systématiquement le caisson double flux, l’échangeur, les ventilateurs, les filtres, ainsi que les réseaux de distribution pièces sèches et pièces humides. S’ajoutent souvent des accessoires comme les silencieux acoustiques pour limiter le bruit, les registres de réglage pour équilibrer les débits ou les caissons de répartition pour desservir plusieurs pièces depuis un seul tronçon principal.
Les faire apparaître sur le schéma limite les oublis lors du devis, de la commande de matériel ou de la pose. Un installateur sérieux liste tous ces éléments dès le plan de principe : vous évitez ainsi les mauvaises surprises comme un budget qui gonfle en cours de chantier parce qu’un silencieux ou un filtre supplémentaire n’avait pas été prévu.
Normes, DTU et bonnes pratiques à garder en tête dès la conception
Même si un schéma reste théorique, il doit respecter l’esprit des DTU ventilation et les prescriptions fabricants. Hauteurs de bouches, distances minimales entre prises d’air et rejets, matériaux de gaines et accessibilité aux filtres sont à vérifier au brouillon. Par exemple, la sortie d’air vicié doit être éloignée d’au moins 8 mètres de la prise d’air neuf pour éviter le recyclage de l’air pollué.
Cette anticipation évite de devoir modifier en urgence une traversée de mur ou la position de la VMC dans les combles. Un simple coup de crayon sur le plan peut vous faire gagner une journée de travaux et plusieurs centaines d’euros en reprises.
Fonctionnement et circuits d’air sur un schéma de VMC double flux
Comprendre comment circulent les flux d’air sur le schéma est essentiel pour tirer parti du rendement de votre VMC double flux. Cette section détaille les tracés typiques, la logique des réseaux et le rôle central de l’échangeur de chaleur. Vous verrez comment un simple dessin peut révéler des problèmes potentiels de confort ou de consommation électrique.

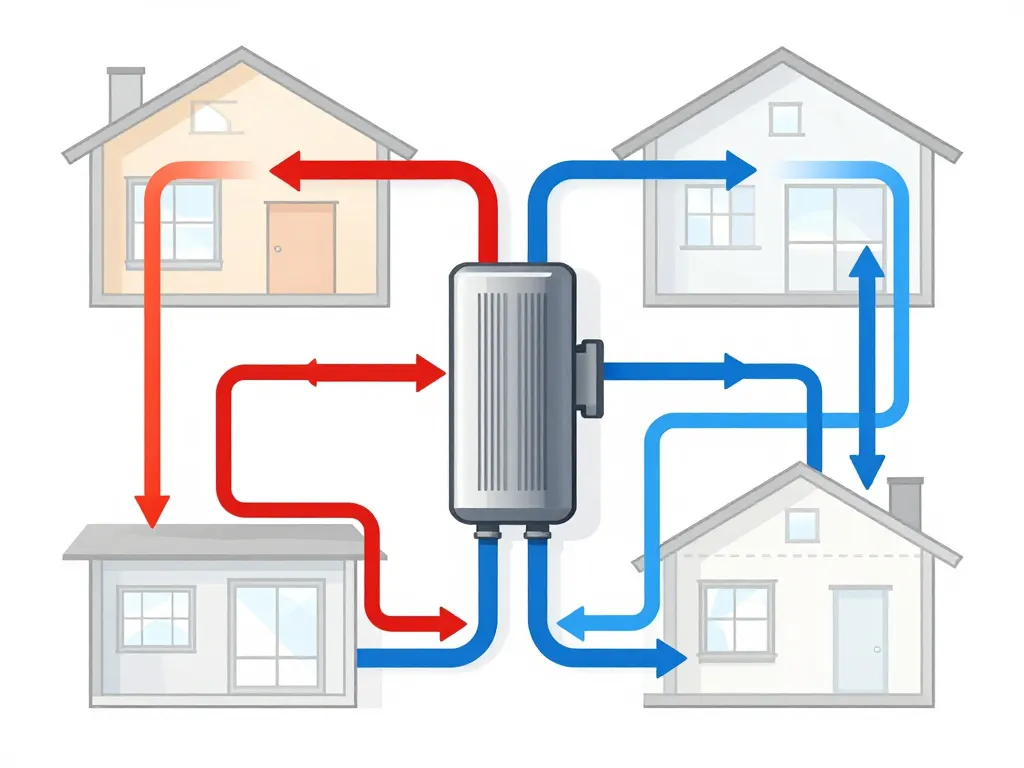

Parcours détaillé de l’air neuf et de l’air vicié dans l’échangeur
L’air neuf extérieur est aspiré, filtré, préchauffé dans l’échangeur, puis insufflé dans les pièces de vie. L’air vicié est extrait des pièces humides, traverse l’échangeur en circuit séparé pour céder ses calories, puis est rejeté dehors. Le schéma doit montrer clairement cette séparation des flux pour garantir l’absence de mélange et un bon rendement thermique.
Dans un échangeur à plaques, les deux flux circulent en sens inverse à travers des canaux étanches : l’air vicié chaud réchauffe l’air neuf froid sans se mélanger. Sur un schéma bien fait, on voit les flèches de couleurs différentes (rouge pour l’air chaud, bleu pour l’air froid) qui permettent de visualiser instantanément ce transfert de chaleur qui peut atteindre 85 à 95% d’efficacité selon les modèles.
Comment représenter les réseaux de gaines pour limiter pertes et nuisances
Sur le schéma, les gaines doivent être tracées le plus direct possible depuis le caisson vers chaque pièce. Les coudes serrés, les tronçons trop longs ou les croisements complexes sont à identifier et à corriger dès la phase de dessin. Un réseau bien pensé sur le papier réduit les pertes de charge, le bruit et la consommation des ventilateurs.
Prenons un exemple concret : si votre cuisine se trouve à 15 mètres du caisson avec trois coudes à 90°, vous allez perdre beaucoup de pression. Le schéma vous permet de chercher un tracé alternatif, peut-être en passant par un autre cheminement avec un seul coude à 45°. Chaque optimisation de ce type améliore le débit réel et diminue le bruit de sifflement dans les gaines.
Pourquoi l’emplacement du caisson et des bouches impacte fortement le confort
La position du caisson sur le schéma influence les longueurs de gaines, l’accessibilité pour maintenance et les niveaux sonores. De même, la localisation des bouches d’insufflation et d’extraction peut créer des courants d’air ou des zones mortes si elle est mal pensée. Un bon schéma cherche l’équilibre entre contraintes techniques, esthétique et confort des occupants.
Dans une chambre, une bouche d’insufflation mal placée juste au-dessus de la tête de lit provoquera une gêne permanente. Sur le schéma, vous pouvez tester plusieurs emplacements : en partie haute d’un mur opposé ou sur le plafond près de la fenêtre. De même, placer le caisson trop près des pièces de nuit sans silencieux créera des nuisances sonores que le schéma permet d’anticiper.
Schémas de raccordement VMC double flux : électricité, régulation et accessoires
Au-delà des flux d’air, un schéma de VMC double flux doit intégrer l’alimentation électrique, la régulation, les capteurs éventuels et certains accessoires. Cette partie vous aide à décrypter les plans de câblage proposés par les fabricants et à vérifier la cohérence des branchements prévus par votre installateur. Vous aurez ainsi une vision complète, de la prise électrique jusqu’aux commandes murales.
Comment lire un schéma de câblage électrique simple pour VMC double flux
Le schéma électrique identifie l’alimentation, les protections, la terre, et les éventuelles vitesses ou modes pilotés. Il représente les liaisons entre le tableau, le caisson, les commandes et parfois les capteurs d’humidité ou de CO₂. Savoir repérer ces éléments permet de vérifier la conformité des sections de câbles, protections et dispositifs de sécurité.
Typiquement, vous verrez une alimentation 230V protégée par un disjoncteur 2A ou 10A selon la puissance, un fil de terre obligatoire, et des câbles de commande en très basse tension (12V ou 24V) pour relier la télécommande ou les sondes. Vérifiez que le câble prévu fait au minimum 1,5 mm² pour l’alimentation principale et que la protection différentielle est bien présente au tableau.
Capteurs, by-pass et régulation : que doit montrer un bon schéma fonctionnel
Un schéma fonctionnel complet met en scène le by-pass d’été, les sondes de température, et éventuellement les capteurs hygrométriques ou de qualité d’air. Il illustre les logiques de fonctionnement : ouverture du by-pass, variation de débit, modes confort ou absence. Cette représentation aide à comprendre les scénarios de régulation, pour ajuster les réglages à vos usages réels.
Le by-pass permet d’éviter le préchauffage en été : quand la température extérieure dépasse 18°C la nuit, l’air neuf contourne l’échangeur pour rafraîchir la maison. Sur le schéma, vous verrez un volet motorisé et une sonde extérieure qui pilote son ouverture. Si cette fonction n’apparaît pas sur votre plan alors qu’elle est importante pour votre région, c’est le moment de la réclamer.
VMC double flux et chauffage : représentations possibles des couplages hydrauliques
Dans certains projets, le schéma intègre un préchauffage ou un post-chauffage de l’air via batterie électrique ou hydraulique. Le plan peut alors montrer les connexions au circuit de chauffage, les vannes, sondes et circulateurs associés. Clarifier ces interactions sur le schéma évite les conflits de régulation et les surconsommations inutiles.
Par exemple, une batterie hydraulique raccordée à une pompe à chaleur ou une chaudière vient compléter le préchauffage de l’air en plein hiver. Le schéma doit montrer le circuit d’eau, la vanne trois voies si elle existe, et la logique de priorité : la VMC doit-elle arrêter l’insufflation si l’eau n’est pas assez chaude ? Ces détails techniques se règlent dès la conception pour éviter les dysfonctionnements.
Dimensionnement, implantation et exemples de schémas de VMC double flux
Un schéma n’est utile que s’il reflète les bons débits, les bons diamètres et une implantation réaliste dans votre logement. Cette dernière partie vous donne des repères concrets pour dimensionner, choisir une implantation cohérente et vous inspirer de configurations types. Vous pourrez ainsi adapter un schéma générique à votre maison ou appartement, sans perdre en performance.
Comment dimensionner débits et diamètres de gaines sur votre schéma de VMC
Le dimensionnement part des surfaces, du nombre de pièces et des débits réglementaires pièce par pièce. À partir de ces données, on détermine les diamètres de gaines principaux et secondaires à inscrire sur le schéma. Noter ces valeurs dès le dessin aide à choisir les bons accessoires et à limiter le bruit et les pertes de charge.
| Type de pièce | Débit extrait (m³/h) | Diamètre gaine recommandé |
|---|---|---|
| Cuisine | 90 à 135 | 125 mm |
| Salle de bains | 60 | 80 mm |
| WC | 30 | 80 mm |
| Chambre (insufflation) | 15 à 30 | 80 mm |
| Salon (insufflation) | 45 à 60 | 125 mm |
Pour une maison de 120 m² avec quatre chambres, un salon-cuisine et deux salles d’eau, le débit total extrait sera d’environ 240 m³/h. Le collecteur principal reliant le caisson aux pièces humides devra faire 160 mm de diamètre, tandis que les piquages vers chaque pièce feront 80 ou 125 mm selon les besoins.
Où placer la VMC double flux dans la maison pour un schéma cohérent
Le caisson est souvent installé en combles, en local technique ou en cellier isolé du froid. Le schéma doit montrer une position permettant des gaines équilibrées, un accès pour l’entretien et un rejet d’air conforme aux distances réglementaires. Selon la configuration, un léger ajustement d’emplacement sur le papier peut simplifier énormément le chantier réel.
Dans les combles perdus, placez le caisson au centre pour équilibrer les longueurs de gaines vers toutes les pièces. Prévoyez une trappe d’accès d’au moins 60 x 60 cm à proximité pour changer les filtres tous les six mois. Si vous optez pour un local technique au rez-de-chaussée, assurez-vous que la pièce est chauffée ou que le caisson dispose d’une protection antigel, sinon l’échangeur risque d’être endommagé en hiver.
Exemples de schémas types selon maison neuve, rénovation lourde ou légère
Dans le neuf, le schéma de VMC double flux s’intègre facilement au plan architectural et au réseau électrique. Les gaines passent dans les cloisons ou en dalle, les bouches sont encastrées et le caisson trouve sa place en combles techniques. L’architecte et le plombier travaillent ensemble dès l’esquisse pour optimiser les passages.
En rénovation lourde, on privilégie souvent des réseaux en faux plafonds ou en coffres techniques visibles sur le plan. Vous pouvez créer un faux plafond dans le couloir pour faire passer les gaines principales, puis des piquages vers chaque pièce. Cette solution demande une hauteur sous plafond suffisante (au moins 2,20 m après travaux) mais reste très efficace.
En rénovation légère, un schéma plus contraint peut s’appuyer sur des gaines semi-rigides et des parcours optimisés pièce par pièce. On limite alors le nombre de bouches, on accepte quelques gaines apparentes dans les placards ou derrière des meubles, et on privilégie un caisson compact installé dans un placard technique. Le rendement sera légèrement inférieur, mais le projet reste réalisable sans gros œuvre.
Faut-il réaliser soi-même le schéma ou le confier à un professionnel
Vous pouvez esquisser un premier schéma pour clarifier vos besoins, vos contraintes et vos souhaits d’implantation. Utilisez le plan de votre maison, tracez les deux circuits (extraction et insufflation), positionnez le caisson et notez les longueurs de gaines approximatives. Cet exercice vous aide à poser les bonnes questions à l’installateur et à comparer les devis de manière éclairée.
Un professionnel ou le bureau d’études du fabricant pourra ensuite le valider, l’affiner et le traduire en plan d’exécution précis. Il calculera les pertes de charge exactes, dimensionnera les gaines au millimètre, choisira les accessoires adaptés et établira le schéma électrique conforme. Cette collaboration limite les erreurs coûteuses tout en vous gardant acteur de la conception de votre ventilation. Vous gagnez en sérénité et en performance, tout en maîtrisant mieux votre budget et vos attentes de confort.
