Câblage d’interphone : le 230 V sur l’écran, l’erreur qui peut tout endommager
Publié par : Éloïse Callens-Morelette — Rédactrice spécialisée en bricolage

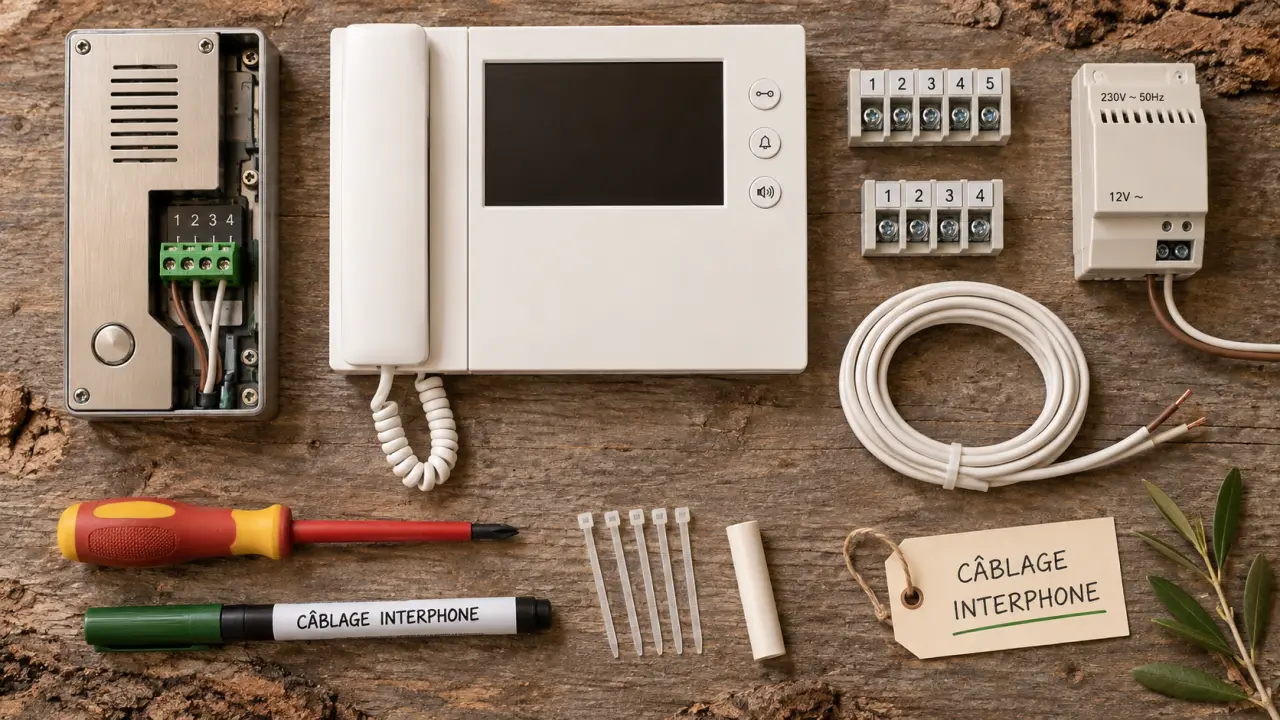

Le câblage d’un interphone filaire semble simple : une platine de rue à l’extérieur, un moniteur à l’intérieur et une alimentation adaptée. Pourtant, le choix du câble, la tension et le raccordement des accessoires déterminent la fiabilité de l’installation. Avant de tirer les fils, repérez les bornes et consultez les caractéristiques indiquées dans la notice de votre appareil.
Comprendre le circuit avant de raccorder les fils
Un interphone audio permet de parler avec un visiteur. Un visiophone ajoute une caméra et un écran. Dans les deux cas, la platine de rue regroupe généralement le bouton d’appel, le microphone et le haut-parleur. Sur un portier vidéo, elle intègre aussi la caméra et parfois un éclairage infrarouge. Le moniteur intérieur reçoit l’appel, restitue le son et l’image, puis commande éventuellement l’ouverture d’une porte ou d’un portail.
De nombreux modèles récents sont des visiophones 2 fils. Les deux conducteurs assurent alors la liaison entre la platine et le moniteur. Selon l’architecture du fabricant, ils transportent les informations nécessaires au fonctionnement du système. Cela ne signifie pas que tous les appareils se branchent de la même manière. Le nombre de bornes, la polarité, l’alimentation et les sorties de commande dépendent de chaque référence.
L’alimentation basse tension n’est pas négociable
Le secteur domestique arrive en 230 V, alors que l’écran et la platine fonctionnent avec une tension basse adaptée au système. Selon les équipements, cette tension peut être de 15 V, 17 V ou 24 V. Un adaptateur fourni ou un transformateur modulaire sur rail DIN convertit le 230 V vers la tension requise. Ne branchez jamais directement le 230 V sur l’écran, la platine de rue ou leurs bornes de liaison. Cette erreur peut détruire l’électronique et présente un risque sérieux.
Coupez l’alimentation au tableau avant toute intervention. Si l’installation nécessite la création d’un circuit depuis le tableau électrique, le raccordement d’un transformateur ou des travaux dans une zone dont vous ne maîtrisez pas les contraintes, faites intervenir un électricien. La notice reste la référence pour vérifier la tension nominale et le type d’alimentation accepté.
Choisir le câble selon la distance entre la maison et le portail
La longueur entre le moniteur intérieur et la platine de rue influence directement la section nécessaire. Un conducteur trop fin sur une longue liaison augmente la chute de tension. L’écran peut alors s’allumer difficilement, l’image se dégrader, la sonnerie devenir instable ou la commande d’ouverture ne plus répondre correctement. Les distances admissibles varient selon les modèles : la notice du fabricant doit donc guider le choix final.
| Distance de liaison | Câble envisageable | Point de vigilance |
|---|---|---|
| De 5 à 25 m | Câble 5/10 ou câble de 0,75 mm² selon le modèle | Vérifier le nombre de conducteurs et la compatibilité avec un visiophone. |
| De 25 à 100 m | Câble électrique de 1,5 mm² | Une section supérieure limite les effets de la distance. |
| Alimentation depuis le tableau | Conducteurs de 1,5 mm² pour le circuit concerné | Respecter la tension d’alimentation et les prescriptions de l’appareil. |
Ne confondez pas liaison de communication et câble d’alimentation
Le câble entre l’écran et la platine n’a pas toujours le même rôle que celui qui alimente le transformateur. Dans une installation à deux fils, la liaison dédiée relie les deux appareils. L’adaptateur ou le transformateur fournit l’alimentation selon le schéma fourni. Acheter un câble uniquement en fonction de sa section, sans vérifier le type de système, peut donc créer une incompatibilité.
Pour choisir le câble, mesurez le cheminement réel. Prenez en compte les détours dans les murs, les gaines et le terrain, plutôt que la distance à vol d’oiseau entre la maison et le portail. La liaison conditionne à la fois l’alimentation du système, la qualité du signal, la réactivité de l’ouverture et la stabilité de l’image.
Réaliser le câblage de l’interphone étape par étape
- Repérez les emplacements. Installez le moniteur dans un lieu accessible, à une hauteur comprise entre 90 cm et 130 cm. Pour la platine, l’objectif de la caméra se situe couramment autour de 1,60 m du sol. Les préconisations du fabricant peuvent toutefois indiquer une hauteur de pose comprise entre 1,20 m et 1,75 m.
- Préparez le passage du câble. En intérieur, utilisez une gaine électrique dans une cloison ou une saignée. En extérieur, protégez les conducteurs contre les chocs, l’humidité et les travaux ultérieurs.
- Raccordez hors tension. Dénudez proprement les fils, puis connectez-les aux borniers correspondants du moniteur et de la platine. Les bornes 3 et 4 peuvent correspondre à la liaison écran-platine sur certains appareils, mais ce repère n’est pas universel.
- Respectez la polarité. Lorsque les bornes sont marquées + et –, conservez le même ordre d’un équipement à l’autre. Certains appareils disposent d’une protection contre l’inversion, mais cette fonction ne dispense pas d’un raccordement correct.
- Branchez l’alimentation prescrite. Connectez l’adaptateur ou le transformateur uniquement sur les bornes prévues. Vérifiez la tension nominale avant toute mise sous tension.
Prévenir les risques électriques au travail | Découvrez les mesures officielles pour éviter les contacts directs ou indirects avec des pièces sous tension.
Protéger le parcours extérieur et la platine
Un câble enterré doit passer dans une gaine offrant une protection mécanique. Prévoyez un enfouissement d’au moins 50 cm sous une zone piétonne et de 85 cm dans une zone traversée par des véhicules. Placez un grillage avertisseur rouge au-dessus du réseau. À l’arrivée sur le pilier ou la façade, soignez l’entrée de gaine pour éviter que l’eau ne chemine jusqu’au bornier.
La platine doit être protégée des ruissellements, de la condensation et, autant que possible, du soleil direct, qui peut gêner la lecture de l’image. Une visière, un presse-étoupe adapté et un joint de silicone transparent sans acétone au dos du boîtier limitent les infiltrations. Ne bouchez pas les éventuelles évacuations prévues par le fabricant.
Ajouter une gâche électrique ou commander un portail
Une gâche électrique ou une serrure électrique se raccorde aux bornes de sortie prévues pour l’ouverture. Sur certains visiophones, les bornes 5 et 6 sont dédiées à cette fonction, mais seul le schéma de votre modèle fait foi. Vérifiez la compatibilité de tension et d’intensité entre la sortie du portier et la gâche. Une commande inadaptée peut empêcher l’ouverture ou endommager un composant.
Pour un portail motorisé, le visiophone utilise souvent un contact sec. Ce contact se ferme brièvement pour simuler l’action d’un bouton poussoir, sans alimenter directement le moteur. Certains appareils emploient les bornes 7 et 8 pour cette commande. Respectez les bornes d’entrée « commande filaire » de la motorisation. Ne raccordez pas le contact sec à une borne de puissance.
Tester avant de fixer et corriger les défauts courants
Avant de fermer les gaines, de reboucher une saignée ou de fixer définitivement la platine, réalisez un essai avec une chute de câble de 2 à 3 m. Mettez le système sous tension, appuyez sur le bouton d’appel, puis contrôlez la sonnerie, le son dans les deux sens, l’image du visiophone et la commande de la gâche ou du portail. Ce test permet d’identifier un défaut avant d’encastrer plusieurs mètres de câble.
- Écran éteint : vérifiez la présence de l’alimentation adaptée, le branchement de l’adaptateur et la tension attendue par le moniteur.
- Pas d’image ou image instable : contrôlez la liaison entre la platine et le moniteur, la polarité lorsqu’elle est imposée et la section du câble par rapport à la distance.
- Sonnerie absente : inspectez les borniers, les fils mal serrés et la continuité de la liaison.
- Ouverture inactive : vérifiez la compatibilité de la gâche ou du contact sec, ainsi que les bornes réellement dédiées à la commande.
- Fonctionnement aléatoire après la pluie : recherchez une entrée d’eau, une gaine non étanche ou de la condensation dans la platine.
Si le diagnostic impose d’intervenir sur le tableau, de modifier un circuit 230 V ou de traverser un terrain difficilement accessible, ne forcez pas. Un professionnel pourra sécuriser le raccordement et protéger le matériel. Dans tous les cas, conservez la notice et le schéma de câblage : ils permettent de vérifier les bornes, la tension et la compatibilité des accessoires avant chaque intervention.
