Brancher un ampèremètre en série : bornes, calibre et sécurité

Pour brancher un ampèremètre correctement, trois réflexes suffisent : le placer en série, respecter les bornes, puis choisir un calibre assez large au départ. L’appareil mesure l’intensité du courant, donc il doit laisser passer le courant au lieu d’être branché en dérivation. Une erreur de branchement peut fausser la mesure ou provoquer un court-circuit.

Comprendre ce que mesure l’ampèremètre avant de le brancher

Un ampèremètre mesure l’intensité du courant électrique, exprimée en ampères, souvent notés A. Pour les faibles courants, on utilise aussi le milliampère, noté mA. Cette intensité correspond au débit de charges électriques qui traverse un conducteur, une pile, une batterie ou une partie d’installation.

C’est pour cette raison que l’appareil doit être traversé par le courant mesuré. Si vous voulez connaître le courant qui alimente une lampe, un moteur, une résistance ou un petit montage, l’ampèremètre doit être placé sur le chemin de ce courant. Il ne se contente pas de toucher deux points du circuit : il devient un maillon du circuit pendant la mesure.

Courant continu ou courant alternatif : vérifiez le mode de mesure

Selon le modèle, un ampèremètre peut mesurer du courant continu, du courant alternatif, ou les deux. Le courant continu concerne par exemple une pile, une batterie ou certains montages électroniques. Le courant alternatif concerne notamment une installation domestique. Avant toute mesure, il faut donc choisir le bon mode sur l’appareil, quand celui-ci le permet.

Sur un multimètre, cette distinction se fait souvent avec des symboles différents pour A continu et A alternatif. Une mesure réalisée dans le mauvais mode peut donner une valeur incohérente, instable ou impossible à interpréter. Sur un ampèremètre analogique, l’échelle de lecture et le type de courant accepté doivent aussi être vérifiés avant le branchement.

Le branchement en série : la méthode à respecter

Brancher un ampèremètre revient à créer une interruption dans le circuit, puis à remplacer cette interruption par l’appareil de mesure. C’est ce qu’on appelle un branchement en série. Le courant entre dans l’ampèremètre par une borne, traverse son circuit interne, puis ressort par l’autre borne pour continuer son trajet.

1. Coupez l’alimentation du circuit avant toute manipulation.
2. Repérez l’endroit où vous voulez mesurer l’intensité.
3. Ouvrez le circuit à cet endroit, par exemple en déconnectant un fil.
4. Branchez l’ampèremètre entre les deux points de coupure.
5. Choisissez le calibre adapté, en commençant par le plus élevé.
6. Remettez brièvement le circuit sous tension pour lire la mesure.
7. Coupez à nouveau l’alimentation avant de débrancher l’appareil.

Le point clé est simple : l’ampèremètre remplace une portion de fil, il ne se met pas aux bornes d’une source comme un voltmètre. Branché en dérivation, il crée presque un court-circuit, car sa résistance interne est très faible. C’est pour cette raison qu’il faut toujours couper l’alimentation avant de toucher au circuit.

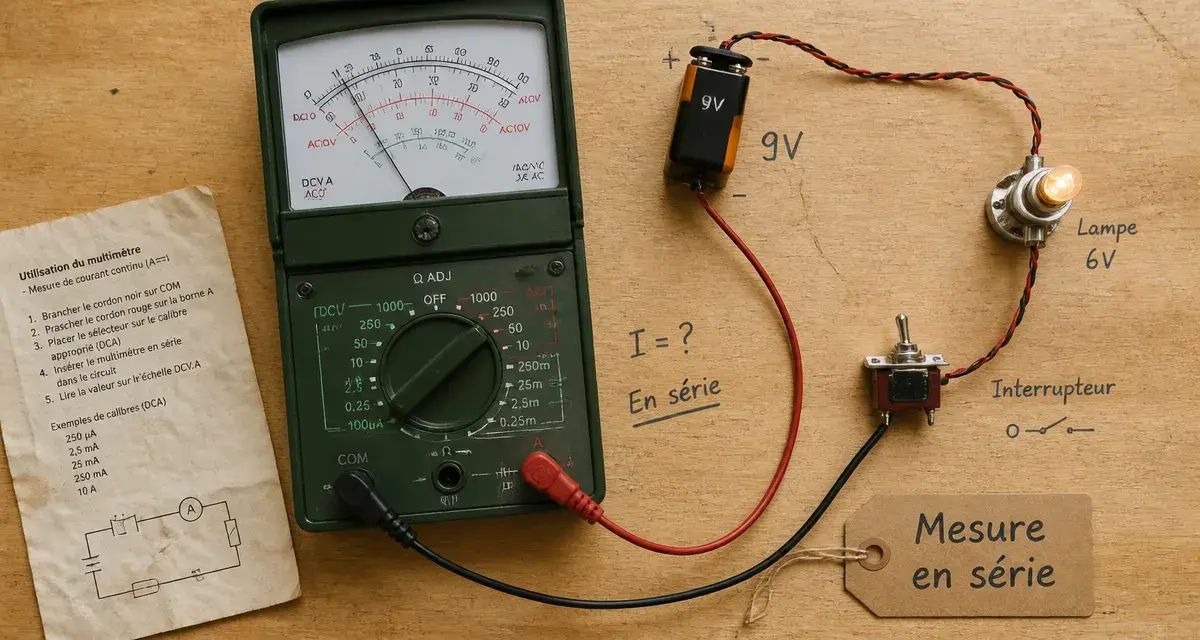

Schéma textuel d’un branchement correct

Voici une représentation simple d’un montage en série avec une lampe. Le principe reste le même avec une résistance, un petit moteur ou un autre récepteur électrique.

Avant mesure	Pile + → lampe → pile –
Coupure du circuit	Pile + → ampèremètre → lampe → pile –
Rôle de l’appareil	Le courant traverse l’ampèremètre avant d’alimenter la lampe

Le circuit fonctionne ici comme une boucle fermée. L’ampèremètre ne regarde pas le courant de côté, il s’insère dans le trajet. Cette logique évite une erreur fréquente : vouloir mesurer “entre deux bornes” sans penser au chemin réel du courant. En repérant la coupure la plus simple, on insère l’appareil sans perturber davantage le montage.

Bornes, polarité et calibre : les trois réglages qui protègent l’appareil

Un bon branchement ne dépend pas seulement de l’emplacement. Il faut aussi respecter les bornes de l’ampèremètre et choisir un calibre cohérent. Ces deux points évitent les valeurs négatives, les lectures inutilisables et les risques de détérioration.

Dans quel sens brancher les fils rouge et noir ?

En courant continu, le courant doit entrer par la borne marquée A, mA ou +, et sortir par la borne COM ou –. En pratique, le fil rouge se branche généralement sur la borne A ou mA, tandis que le fil noir se branche sur COM.

Si la polarité est inversée sur un appareil numérique, l’écran peut afficher une valeur négative. Ce n’est pas forcément une panne : cela indique souvent que le courant traverse l’appareil dans le sens opposé à celui prévu. Sur un modèle analogique, l’aiguille peut partir dans le mauvais sens, ce qui rend la lecture impossible et peut fatiguer le mécanisme si l’erreur se répète.

Pourquoi commencer par le calibre le plus élevé ?

Le calibre correspond à la valeur maximale que l’ampèremètre peut mesurer sur une position donnée. Si l’intensité est inconnue, il faut toujours commencer par le calibre maximal, par exemple 20A si l’appareil le propose, puis descendre progressivement vers un calibre plus précis. Cette méthode protège l’appareil contre une intensité supérieure à ce qu’il peut accepter.

Par exemple, si vous pensez mesurer un petit courant mais que le circuit consomme finalement plus que prévu, un calibre trop faible comme 200 mA peut être dépassé. Selon l’appareil, cela peut griller un fusible interne, fausser la mesure ou endommager le multimètre. Une fois une première valeur obtenue, vous pouvez sélectionner un calibre inférieur pour améliorer la précision de lecture.

Lecture numérique ou analogique : ne lisez pas de la même façon

Un ampèremètre numérique affiche directement la valeur mesurée, avec une unité à surveiller attentivement : A, mA ou parfois µA. La difficulté vient surtout du bon choix de borne et de calibre. Un affichage qui reste à zéro peut indiquer un circuit ouvert, un mauvais branchement ou un calibre inadapté.

Un ampèremètre analogique demande une lecture sur une graduation. Il faut choisir la bonne échelle en fonction du calibre sélectionné. Par exemple, si une aiguille indique 34 divisions sur une échelle de 100 divisions, la valeur réelle dépend du calibre choisi : sur 1 A, cela correspond à 0,34 A ; sur 200 mA, cela correspond à 68 mA. La graduation n’a donc de sens que si elle est reliée au calibre utilisé.

Mesurer sur une batterie, un circuit ou avec un multimètre

On peut utiliser un ampèremètre dans plusieurs situations : contrôler la consommation d’un petit circuit, vérifier le courant fourni par une pile, diagnostiquer une surconsommation, tester un éclairage ou suivre le comportement d’une batterie. La logique reste toujours la même : l’appareil se place en série avec la charge à mesurer.

Mesure sur batterie : attention au court-circuit direct

Sur une batterie, l’erreur classique consiste à poser les deux pointes de touche directement sur les bornes + et -. Ce geste est adapté à une mesure de tension avec un voltmètre, mais pas à une mesure d’intensité avec un ampèremètre. Pour mesurer un courant, il faut insérer une charge dans le circuit : par exemple un récepteur alimenté par la batterie, puis placer l’ampèremètre en série avec ce récepteur.

Dans un contexte automobile, comme un contrôle de batterie, d’alternateur, de dynamo ou de tableau de bord, les intensités peuvent être élevées. Il faut utiliser un appareil adapté, des cordons en bon état et un calibre suffisant. Si l’intervention concerne une installation complexe ou de forte puissance, mieux vaut éviter l’improvisation et utiliser un outil prévu pour ce type de diagnostic.

Ampèremètre dédié ou multimètre : que choisir ?

Un multimètre peut souvent servir d’ampèremètre, à condition de déplacer correctement le cordon rouge sur la borne A ou mA. C’est pratique pour un usage ponctuel, scolaire ou domestique. En revanche, un ampèremètre dédié ou un appareil plus spécialisé peut être préférable pour des mesures régulières, des courants importants ou un tableau de bord nécessitant une lecture permanente.

Appareil	Usage pertinent	Point de vigilance
Multimètre	Mesures occasionnelles, dépannage, exercices	Bien changer de borne et de mode
Ampèremètre numérique	Lecture directe et rapide	Respecter le calibre maximal
Ampèremètre analogique	Visualiser une variation d’intensité	Lire la bonne graduation

Checklist de sécurité avant de brancher un ampèremètre

La sécurité doit passer avant la mesure. Même si la manipulation semble simple, un ampèremètre mal branché peut provoquer un court-circuit, détériorer l’appareil ou exposer l’utilisateur à un risque d’électrocution sur un circuit sous tension.

• Coupez l’alimentation avant de modifier le circuit.
• Vérifiez l’absence de tension si vous intervenez sur une installation électrique.
• Ne mesurez jamais l’intensité directement aux bornes d’une source sans charge en série.
• Commencez toujours par le plus grand calibre disponible.
• Utilisez la borne mA seulement pour les faibles courants.
• Contrôlez l’état des cordons, des pointes de touche et des fusibles internes.
• Évitez toute intervention sur tableau électrique si vous n’avez pas les compétences nécessaires.
• Privilégiez un appareil conforme, avec des marquages de qualité comme CE, NF ou IEC 601010 lorsqu’ils sont indiqués.

Si l’affichage est négatif, inversez les bornes après avoir coupé l’alimentation. Si la valeur est incohérente, vérifiez le mode courant continu ou alternatif, le calibre, la borne utilisée et la continuité du circuit. Dans la majorité des cas, une mesure ratée vient d’un détail de branchement : appareil placé en dérivation, cordon rouge resté sur la borne voltmètre, calibre trop bas ou circuit mal refermé.

En résumé, pour brancher un ampèremètre sans risque, retenez trois réflexes : l’insérer en série, faire entrer le courant par A, mA ou +, puis commencer par le calibre le plus élevé. Avec ces repères, la mesure devient plus claire, plus sûre et plus facile à interpréter.
