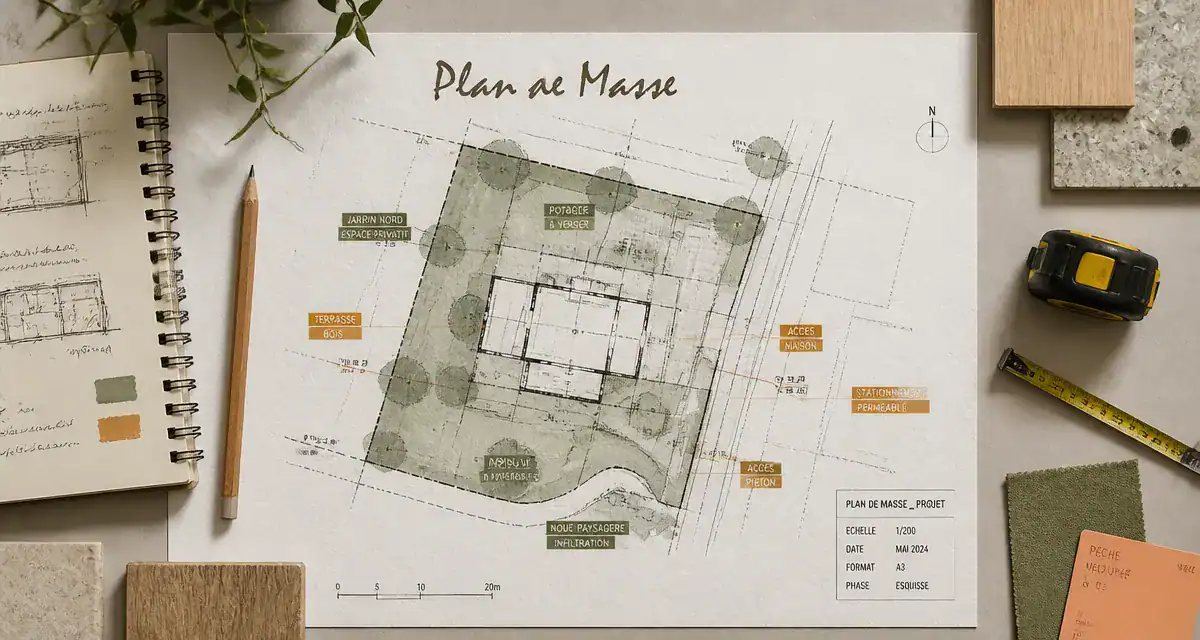

Le plan de masse est la pièce maîtresse de tout dossier d’urbanisme. Qu’il accompagne une déclaration préalable ou une demande de permis de construire, ce document graphique offre une vue aérienne précise de votre projet dans son environnement immédiat. Il traduit votre vision architecturale en données techniques exploitables par l’administration. Un plan de masse rigoureux est le facteur déterminant pour obtenir un accord rapide de la mairie et éviter les allers-retours administratifs chronophages.
Qu’est-ce qu’un plan de masse et pourquoi est-il indispensable ?
Désigné sous le code PCMI2 pour une maison individuelle ou DP2 pour une déclaration préalable, le plan de masse représente l’intégralité d’une parcelle vue de dessus. Il permet à l’instructeur de la mairie de vérifier si le projet respecte les règles du Plan Local d’Urbanisme (PLU) en vigueur dans votre commune.
Une vue d’ensemble stratégique
Contrairement au plan de situation qui localise le terrain dans la commune, le plan de masse se concentre sur l’unité foncière. Il fait apparaître les constructions existantes, celles à édifier et les aménagements extérieurs. L’objectif est de visualiser l’emprise au sol, les distances par rapport aux limites séparatives et l’altimétrie du terrain. Chaque centimètre compte pour garantir que le projet ne sature pas la parcelle de manière illégale.
Les deux états du projet : existant et futur
Pour être complet, votre dossier doit présenter deux versions. Le plan de masse de l’état initial décrit le terrain tel qu’il est aujourd’hui, avec ses arbres, ses bâtiments actuels et ses accès. Le plan de masse de l’état projeté superpose les modifications prévues. Cette comparaison directe permet aux services d’urbanisme de mesurer l’impact exact de vos travaux sur le paysage.
Les éléments techniques obligatoires pour un dossier conforme
La réalisation d’un plan de masse ne laisse aucune place à l’improvisation. Pour être recevable, il doit comporter des informations précises et normées. L’omission d’une seule de ces données entraîne une demande de pièces complémentaires, prolongeant le délai d’instruction de plusieurs mois.
L’échelle et l’orientation
Tout plan de masse doit être dessiné à une échelle comprise entre 1/100e et 1/500e. Un centimètre sur le papier représente un ou cinq mètres dans la réalité. L’indication du Nord est cruciale pour situer l’ensoleillement et l’insertion climatique du bâtiment. Sans ces repères, l’administration est incapable d’évaluer les dimensions réelles et l’orientation de votre projet.
Les réseaux et raccordements
Le plan de masse doit localiser les points de raccordement à l’eau potable, à l’électricité, au gaz et à l’assainissement. Si vous prévoyez une gestion des eaux pluviales à la parcelle, les dispositifs de drainage ou les cuves de récupération doivent figurer sur le document.
Les limites séparatives et les accès
Le respect des distances vis-à-vis du voisinage est l’un des points les plus surveillés. Le plan doit mentionner les cotes de recul par rapport aux limites de propriété et à la voirie. De même, les accès pour les véhicules et les piétons doivent être clairement identifiés, en précisant leur largeur et leur revêtement.
Comment réaliser un plan de masse sans faire d’erreur ?
Il existe plusieurs méthodes pour concevoir ce document, du dessin manuel sur fond cadastral à l’utilisation de logiciels de conception assistée par ordinateur (CAO). Le choix dépend de la complexité de votre projet et de votre aisance avec les outils graphiques.
| Méthode | Avantages | Inconvénients |
|---|---|---|
| Fond de plan cadastral | Gratuit, base officielle | Souvent imprécis, manque de relief |
| Logiciel d’architecture 3D | Précision, rendu professionnel | Courbe d’apprentissage élevée |
| Professionnel (Architecte/Géomètre) | Garantie de conformité, expertise technique | Coût plus élevé |
L’importance des relevés de terrain
Avant de dessiner, un relevé précis sur site est nécessaire. Ne vous fiez pas uniquement aux dimensions indiquées sur votre titre de propriété ou sur le cadastre, car ces documents comportent des approximations. Mesurez les distances entre les bâtiments existants et les clôtures, et notez les différences de niveau. Un écart de 20 centimètres suffit parfois à rendre une construction non réglementaire si elle se situe en limite de propriété.
L’intégration de la végétation et des espaces libres
Le Plan Local d’Urbanisme impose souvent un coefficient de pleine terre ou un pourcentage d’espaces verts. Votre plan de masse doit distinguer les surfaces imperméabilisées, comme les terrasses ou les allées bitumées, des zones végétalisées. Répertoriez les arbres existants en précisant ceux qui seront conservés et ceux qui seront abattus.
Les pièges classiques qui bloquent votre permis de construire
Certaines erreurs récurrentes pénalisent les pétitionnaires. Identifier ces points critiques permet de sécuriser votre demande dès le premier dépôt en mairie.
L’absence de cotations en trois dimensions
Le plan de masse est une vue de dessus, mais il doit suggérer la hauteur. Il est impératif d’indiquer les cotes de niveau du terrain naturel et les cotes de faîtage des constructions. L’instructeur doit pouvoir vérifier que la hauteur totale du bâtiment respecte les plafonds autorisés par la zone du PLU.
Oublier les constructions annexes
Un carport, un abri de jardin de plus de 5 m² ou une piscine enterrée sont des constructions. Ils doivent figurer sur le plan de masse au même titre que l’habitation principale. L’omission de ces éléments est perçue comme une négligence grave, pouvant entraîner l’annulation du permis même après son obtention si un tiers dépose un recours.
La mauvaise gestion des clôtures et portails
Les clôtures font l’objet de règles spécifiques sur la hauteur, les matériaux et la transparence. Si votre projet inclut la création de clôtures en limite de voie publique, le plan de masse doit préciser leur implantation exacte. Un portail qui empiète sur le domaine public lors de son ouverture est une cause fréquente de refus.
Faut-il systématiquement faire appel à un professionnel ?
La loi autorise les particuliers à réaliser eux-mêmes leur dossier pour des surfaces de plancher inférieures à 150 m². Toutefois, le recours à un expert reste conseillé pour le plan de masse. Un architecte ou un bureau d’études traduit les contraintes du règlement d’urbanisme en solutions graphiques conformes.
Au-delà de l’aspect administratif, un professionnel anticipe les problèmes de chantier. L’emplacement des réseaux sur le plan de masse conditionne directement le coût de vos futurs terrassements. Une erreur de placement de quelques mètres engendre des surcoûts lors de la phase de raccordement. Investir dans un plan de masse de qualité garantit la viabilité technique et légale de votre projet.
