Installer un interphone filaire : les 5 contrôles qui évitent l’écran noir et la gâche inactive
Publié par : Éloïse Callens-Morelette — Rédactrice spécialisée en bricolage
Installer un interphone demande de préparer soigneusement le cheminement des câbles et de suivre la notice du fabricant. Une installation filaire relie une platine de rue à un combiné ou à un moniteur intérieur, puis, selon le modèle, à une gâche électrique, une serrure ou un automatisme de portail. En respectant les étapes dans le bon ordre, un bricoleur soigneux peut réaliser une pose fiable sans improviser les raccordements.
Choisir le bon système avant de tirer les câbles
Un interphone audio permet de sonner et de parler avec le visiteur. Le visiophone ajoute une caméra dans la platine de rue et un écran dans le moniteur intérieur. Il convient lorsque l’entrée, le portillon ou le portail ne sont pas visibles depuis la maison. Certains modèles permettent aussi l’ouverture à distance, l’utilisation de badges magnétiques ou le renvoi d’appel sur smartphone grâce au WiFi.
Prévenir efficacement les risques électriques au travail | Découvrez les mesures officielles de l’INRS pour sécuriser les installations, les matériels électriques et les interventions.
| Solution | Atout principal | Point de vigilance |
|---|---|---|
| Interphone audio filaire | Communication stable et installation souvent simple | Ne permet pas de voir le visiteur |
| Visiophone filaire | Image, communication et commande d’ouverture possibles | Demande un câblage compatible et un emplacement adapté au moniteur |
| Interphone sans fil | Réduit les travaux de passage de câble | Portée, obstacles, interférences et alimentation restent à vérifier |
Le filaire est adapté aux grandes distances, notamment au-delà de 10 m. Il évite la dépendance aux piles et reste moins exposé aux interférences qu’un système sans fil, dont la portée annoncée peut atteindre 100 m dans de bonnes conditions. Pour une installation neuve ou un portail éloigné, le câble offre donc une liaison plus prévisible.
Vérifier la compatibilité de l’ensemble
La platine, le moniteur, l’alimentation et l’accessoire d’ouverture doivent appartenir à un système compatible. Les bornes et les couleurs de fils ne sont pas universelles : le nombre de conducteurs, la tension et les repères varient selon les appareils. Certains systèmes simples fonctionnent avec 2 fils, mais il faut tout de même suivre le schéma fourni. Une ancienne sonnette peut parfois être réutilisée si ses fils sont en bon état, suffisamment nombreux et compatibles avec le nouvel équipement.
Préparer les emplacements et le matériel
Placez la platine de rue près de l’accès à contrôler, à une hauteur comprise entre 1,20 et 1,75 m selon les indications du fabricant. Évitez une orientation face au soleil, aux projections d’eau ou à une source lumineuse qui dégraderait l’image d’un visiophone. Le moniteur se pose de préférence dans un endroit facile d’accès, généralement entre 90 et 130 cm du sol, près d’une zone de passage plutôt que dans une pièce isolée.

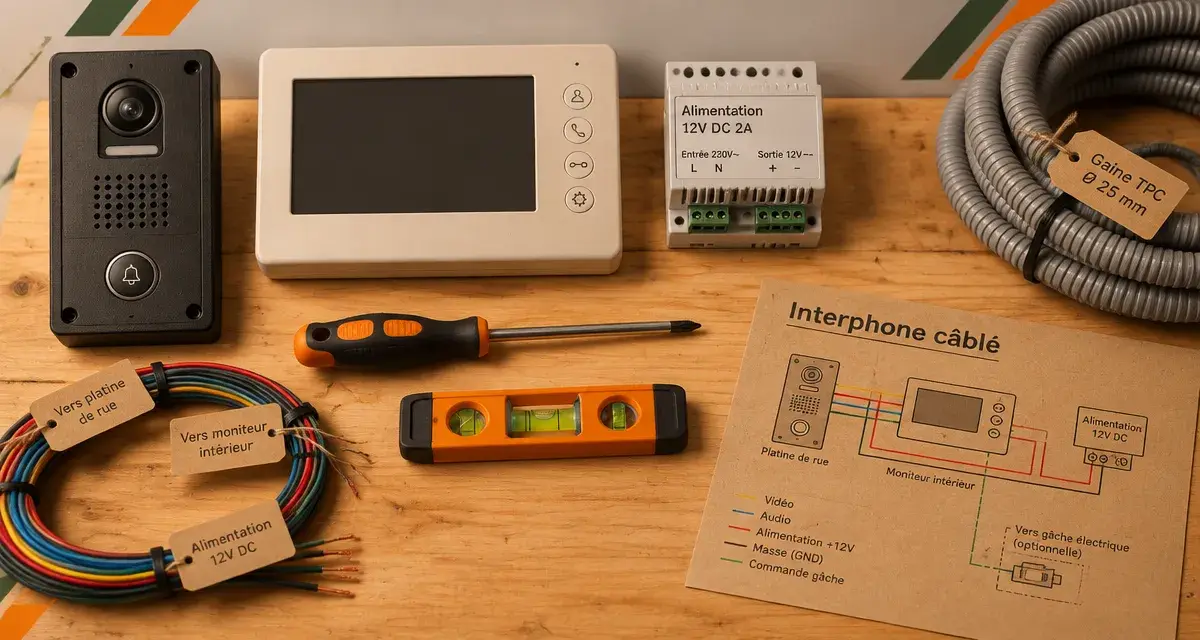

Avant de commencer, réunissez les éléments nécessaires :
- platine de rue, moniteur ou combiné et alimentation prévus pour le même système ;
- câble conforme aux préconisations de la notice ;
- gaines ICTA à l’intérieur et gaines TPC pour un passage extérieur ou enterré ;
- perceuse, niveau à bulle, crayon, chevilles adaptées au support et tournevis ;
- transformateur ou adaptateur modulaire si l’alimentation n’est pas intégrée ;
- gâche électrique, serrure ou interface de portail compatible si une ouverture à distance est prévue.
Prévoir la pose en saillie ou encastrée
La pose en saillie est la plus accessible. Les câbles circulent dans une goulotte ou une baguette, tandis que les appareils se fixent directement sur le mur. La pose encastrée est plus discrète, mais elle impose des saignées, des gaines et une finition soignée au plâtre. Pour une platine extérieure, le support doit rester stable et le passage de câble doit être protégé de l’humidité, en particulier à l’entrée du boîtier.
Le cheminement doit prévoir des courbes larges, une réserve de câble près des appareils et une gaine continue lorsque cela est possible. Un coude serré, un câble écrasé ou une entrée d’eau peut provoquer une panne difficile à localiser après les finitions. Une réserve de longueur facilite aussi le raccordement et un éventuel dépannage.
Faire passer les câbles sans compromettre la sécurité
Avant toute intervention sur une alimentation reliée au réseau, coupez le courant au tableau électrique et vérifiez l’absence de tension. L’interphone fonctionne en très basse tension, souvent grâce à un transformateur 230 V/12 V ou à un adaptateur adapté au modèle. Le 230 V doit toutefois être manipulé avec rigueur, surtout lorsque l’alimentation est installée dans le tableau électrique.
Séparer basse tension et 230 V
Les câbles de l’interphone doivent rester séparés des conducteurs 230 V. Cette séparation limite les risques électriques et les perturbations qui peuvent affecter l’image, le son ou la commande d’ouverture. Ne faites pas cohabiter les fils dans une même gaine sans solution prévue pour cela. Si le projet concerne le tableau, un circuit existant ou la création d’une protection électrique, l’application de la norme NF C 15-100 et l’intervention d’un électricien sont vivement recommandées.
Protéger un passage extérieur ou enterré
À l’extérieur, placez le câble dans une gaine adaptée et étanche au cheminement. Pour un enfouissement, utilisez une gaine TPC et repérez le tracé avec un grillage avertisseur rouge. La profondeur minimale indiquée est de 50 cm en zone piétonne et de 85 cm dans une zone susceptible d’être traversée par des véhicules. Évitez les raccords enterrés : un câble continu entre la maison et la platine réduit les risques d’oxydation et de panne intermittente.
Raccorder, fixer puis mettre sous tension
Présentez d’abord les appareils à leur emplacement. Marquez les points de fixation avec le niveau, percez, puis installez les chevilles adaptées au support. Faites sortir une longueur de câble suffisante avant de fixer définitivement la platine et le moniteur. Gardez les conducteurs repérés pendant toute l’opération : une étiquette à chaque extrémité évite les inversions lorsque le câble compte plusieurs fils.
- Raccordez la platine de rue aux borniers correspondant au moniteur, en respectant les repères de la notice.
- Branchez l’alimentation ou le transformateur conformément au schéma du fabricant.
- Si une gâche, une serrure ou un portail est commandé, reliez-le uniquement à la sortie dédiée à l’ouverture.
- Serrez les borniers sans pincer l’isolant, puis rangez les fils dans le boîtier sans les contraindre.
- Fixez les façades, contrôlez l’étanchéité de la platine extérieure, puis remettez l’alimentation sous tension.
La gâche électrique ne se branche pas sur les fils de communication. Elle demande une sortie de commande compatible et parfois une alimentation distincte. Pour un portail motorisé, utilisez l’entrée prévue par l’automatisme. Le moniteur agit alors comme un contact de déclenchement. En cas de doute sur la tension, le type de contact ou le câblage de la motorisation, arrêtez-vous avant la mise sous tension.
Tester les fonctions et savoir quand déléguer
Le test final doit reproduire un usage réel. Appelez depuis la platine, vérifiez que la sonnerie est audible et que le son circule dans les deux sens. Pour un visiophone, contrôlez aussi la netteté de l’image de jour comme de nuit. Testez ensuite l’ouverture, porte fermée, puis depuis l’extérieur. Si le système comporte un badge, un bouton poussoir intérieur ou une application, vérifiez chaque commande séparément.
Les cinq contrôles utiles en cas de panne
- Écran noir : vérifiez l’alimentation, le branchement du moniteur et les bornes vidéo indiquées par le fabricant.
- Pas de sonnerie : contrôlez le raccordement de la platine, le bouton d’appel et la continuité du câble.
- Son haché ou image instable : recherchez un câble endommagé, un raccord humide ou une proximité avec le 230 V.
- Gâche inactive : confirmez la compatibilité de la sortie de commande, de l’alimentation et de la serrure.
- Appareil extérieur défaillant après la pluie : inspectez le presse-étoupe, le joint du boîtier et toute infiltration au passage des câbles.
Faire appel à un professionnel est préférable lorsque l’installation exige une intervention dans le tableau électrique, un terrassement, une traversée de mur complexe, une adaptation de portail ou la création d’une alimentation. C’est aussi le choix le plus sûr dans un immeuble, une copropriété ou un accès partagé, où l’interphone peut dépendre d’une installation collective. Une pose bien préparée reste accessible, mais le 230 V et les automatismes ne tolèrent pas les approximations.
