Un disjoncteur triphasé protège un circuit alimenté par trois phases, par exemple une machine, un coffret, un atelier ou une installation électrique en 380 V. Avant de choisir un calibre, il faut vérifier la présence du neutre, le type de charge et le courant réellement attendu. Confondre un modèle 3P, 3P+N ou 4P peut conduire à un appareil incompatible avec le circuit à raccorder.
Partir du circuit à protéger, pas de la référence produit
Le terme disjoncteur triphasé est générique. Il désigne plusieurs appareils modulaires destinés à surveiller plusieurs conducteurs. Leur rôle est de couper le circuit en cas de surcharge ou de court-circuit. Un disjoncteur triphasé ne remplace pas, à lui seul, une protection contre les défauts d’isolement et les fuites de courant vers la terre.
Calcul du courant triphasé
Estimez le courant d’une charge triphasée à partir de sa puissance, de sa tension, de son facteur de puissance et de son rendement.
Pour faire le bon choix, relevez d’abord ce qui arrive et ce qui repart du tableau : trois phases seules, ou trois phases accompagnées d’un neutre. Examinez ensuite la nature du départ : alimentation de machine, moteur, prise industrielle, sous-tableau ou circuit combinant des récepteurs triphasés et monophasés. Le schéma électrique de l’installation prévaut toujours sur la ressemblance visuelle d’un ancien appareil.
Le disjoncteur protège une ligne, pas forcément le moteur
Une confusion fréquente consiste à employer un disjoncteur de ligne classique comme un disjoncteur moteur. Un départ moteur exige une protection adaptée à ses caractéristiques, notamment à son démarrage et à sa charge. Un disjoncteur triphasé peut protéger la ligne d’alimentation d’un coffret moteur, mais la protection du moteur lui-même demande une analyse spécifique de l’équipement et de sa commande.

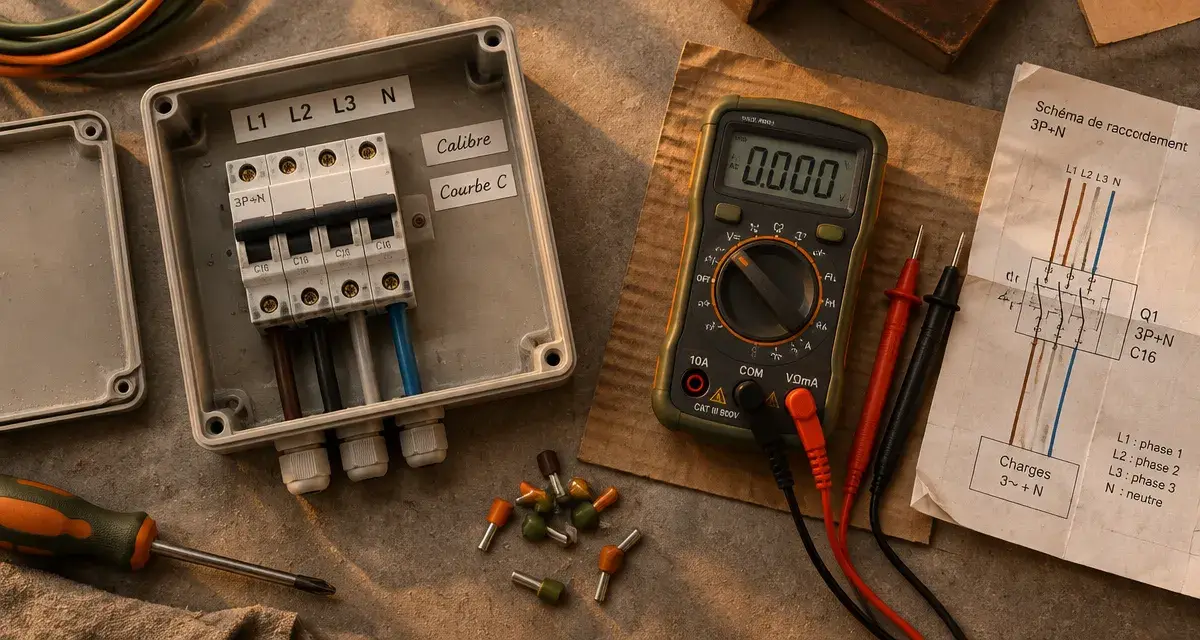

3P, 3P+N et 4P : comprendre ce que chaque pôle coupe
La polarité correspond aux conducteurs pris en charge par l’appareil. C’est le premier critère de compatibilité. Les désignations peuvent varier selon les gammes. Il faut donc vérifier le schéma imprimé sur le disjoncteur, le nombre de pôles protégés et la manière dont le neutre est sectionné.
| Configuration | Usage courant | Point de vigilance |
|---|---|---|
| 3P | Départ avec trois phases sans neutre, notamment pour certains équipements triphasés. | Ne convient pas si le circuit doit acheminer un neutre. |
| 3P+N | Départ triphasé avec neutre, lorsque les trois phases et le neutre doivent être raccordés selon la conception de l’appareil. | Vérifier précisément le traitement du neutre indiqué par le fabricant. |
| 4P | Installation tétrapolaire nécessitant quatre pôles et une coupure coordonnée des conducteurs concernés. | Ne pas assimiler automatiquement 4P et 3P+N : le schéma de l’appareil fait foi. |
Le neutre n’est pas un détail de câblage
Dans une installation mixte, le neutre permet notamment d’alimenter des circuits monophasés répartis entre les phases. Son absence, son mauvais raccordement ou son passage sur un appareil inadapté peut perturber le fonctionnement et compliquer la maintenance. Suivez le repérage des bornes, respectez les sections de conducteurs prévues et ne déduisez jamais le raccordement de la seule largeur du disjoncteur.
Dans un tableau triphasé, chaque phase alimente une partie de l’installation. Si les circuits monophasés sont regroupés sur la même phase, celle-ci peut être davantage sollicitée tandis que les autres restent moins utilisées. Lors du repérage des départs, noter les charges par phase aide à répartir les usages et à anticiper une extension du tableau sans créer de déséquilibre inutile.
Calibre et courbe : deux réglages qui ne répondent pas à la même question
L’ampérage définit le courant nominal que le disjoncteur peut supporter dans les conditions prévues avant de déclencher en cas de surcharge. Les modèles disponibles couvrent une plage allant de 1 ampère à 80 ampères. Il ne faut toutefois pas sélectionner un calibre élevé pour « être tranquille ». Le disjoncteur doit protéger les conducteurs et correspondre aux besoins du circuit, pas seulement à la puissance supposée de l’appareil.
Le dimensionnement dépend de plusieurs éléments : puissance des récepteurs, mode de pose, longueur de la ligne, section des câbles, courant d’emploi et prescriptions applicables à l’installation. Si ces données ne sont pas établies, demandez l’avis d’un électricien qualifié plutôt que de remplacer un appareil par un calibre supérieur. Un calibre mal choisi peut laisser les conducteurs insuffisamment protégés.
Pourquoi la courbe C est la plus courante
La courbe C est majoritaire dans les coffrets électriques, car elle convient à de nombreux départs courants. Elle accepte un appel de courant transitoire modéré tout en réagissant aux surintensités. C’est généralement le choix envisagé pour une ligne sans démarrage particulièrement exigeant, à condition que le calibre, les conducteurs et le reste du dimensionnement soient cohérents.
Quand la courbe D devient pertinente
La courbe D est conçue pour des équipements générant de forts appels de courant au démarrage. Elle est notamment envisagée pour la ligne d’alimentation d’un coffret moteur. Son intérêt est d’éviter des déclenchements intempestifs au lancement de l’équipement. Elle ne doit pas être choisie par défaut : une courbe moins sensible au démarrage implique de vérifier que les conditions de protection et de coupure du circuit restent adaptées.
Ajouter la protection différentielle et prévoir le câblage
Le disjoncteur protège principalement contre les surcharges et les courts-circuits. La protection différentielle complète ce dispositif en détectant les fuites de courant. Selon l’architecture du tableau, un départ triphasé peut être associé à un interrupteur différentiel placé en amont ou à un bloc différentiel compatible. L’ensemble peut alors former un disjoncteur différentiel triphasé, sous réserve de la compatibilité entre les éléments.
Ne choisissez pas cette association uniquement selon le nombre de pôles. Le type de circuit, les récepteurs alimentés, le schéma de distribution et les caractéristiques des appareils conditionnent la solution retenue. Une protection différentielle mal coordonnée peut rendre un tableau difficile à exploiter ou provoquer des coupures trop larges lors d’un défaut.
Peignes, fils et embouts : les détails qui rendent le tableau fiable
Le câblage doit correspondre à la polarité du disjoncteur et à l’organisation du tableau. Un peigne tri distribue les phases entre appareils compatibles. Un peigne tétra répond à une architecture incluant quatre conducteurs. Dans un tableau combinant départs monophasés et triphasés, un peigne mono vers tri + neutre peut aider à organiser la distribution et l’équilibrage des phases.
Pour les liaisons réalisées en fil souple, les embouts de câblage assurent une terminaison propre dans les bornes. Le fil noir est couramment utilisé pour les phases et le fil bleu pour le neutre, conformément au repérage attendu. Coupez l’alimentation avant toute intervention, contrôlez le serrage et respectez les indications du fabricant. En cas de création ou de modification importante d’un tableau, l’intervention d’un professionnel reste la solution la plus sûre.
La vérification finale avant l’achat
Avant de commander un disjoncteur triphasé, comparez la référence envisagée avec le circuit existant, et non avec un intitulé commercial approximatif. Cette vérification permet de limiter les erreurs de sélection :
- identifier si le départ comporte trois phases seules ou trois phases avec neutre ;
- confirmer la polarité exacte : 3P, 3P+N ou 4P ;
- dimensionner le calibre selon le circuit et ses conducteurs ;
- choisir la courbe C ou D selon l’appel de courant de la charge ;
- prévoir une protection différentielle compatible ;
- contrôler la compatibilité des peignes, des bornes, des fils souples et des embouts.
Un modèle compatible est celui qui s’intègre au schéma du tableau, protège réellement le départ concerné et permet un câblage lisible. Cette méthode est plus fiable qu’un choix fondé sur le seul ampérage ou sur le nombre de modules visibles.
