Disjoncteur chauffe-eau : repérer I/O et calibre 20A

Pour couper ou remettre en service un ballon d’eau chaude, il faut d’abord repérer son disjoncteur dédié dans le tableau électrique. La position I ou ON signifie marche, tandis que O ou OFF signifie arrêt. Le point sensible n’est pas le geste lui-même, mais l’identification du bon circuit, surtout quand le tableau est ancien, mal étiqueté ou associé à un contacteur jour/nuit.

Table des matières

Où chercher le disjoncteur du chauffe-eau dans le tableau électrique ?

Le disjoncteur du chauffe-eau se trouve dans le tableau électrique principal du logement, souvent près du compteur, dans l’entrée, le garage, la buanderie ou un placard technique. Il protège le circuit qui alimente le chauffe-eau électrique, aussi appelé cumulus ou ballon d’eau chaude. Quand l’installation est bien repérée, une étiquette indique directement chauffe-eau, ballon, cumulus ou eau chaude.

Guide pratique de la norme NF C 15-100 pour les professionnels | Maîtrisez les exigences de la norme NF C 15-100 pour vos installations électriques en neuf et en rénovation grâce à ce guide complet.

Il est le plus souvent placé sur une rangée de disjoncteurs divisionnaires, sous un interrupteur différentiel 30 mA. Il peut aussi se trouver à proximité d’un contacteur heures creuses, reconnaissable à ses positions 0, Auto et I. Il ne faut pas confondre les deux : le disjoncteur protège le circuit, alors que le contacteur commande le fonctionnement automatique du chauffe-eau selon les heures pleines et les heures creuses.

Les indices visuels qui aident à le reconnaître

Un disjoncteur de chauffe-eau est souvent un module étroit, parfois deux modules selon le modèle, avec un levier en façade. Son calibre est imprimé dessus : on voit fréquemment 16A ou 20A, plus rarement 10A ou 25A selon la puissance de l’appareil et la conception du circuit. La mention C20 indique un disjoncteur de courbe C et de calibre 20 ampères.

Si le tableau n’est pas étiqueté, cherchez les circuits de forte puissance : chauffage, plaques de cuisson, four, lave-linge, chauffe-eau. Le chauffe-eau n’est normalement pas mélangé avec l’éclairage ou les prises courantes. Dans un tableau moderne, il doit disposer d’un circuit dédié, dans l’esprit de la norme NF C 15-100.

Reconnaître le bon calibre sans se tromper

Le calibre du disjoncteur dépend de la puissance du chauffe-eau et de la section des conducteurs. Pour un ballon domestique classique, le calibre le plus courant est 20A avec des fils en 2,5 mm². Certains circuits peuvent être protégés en 16A avec la même section. Un calibre de 10A correspond plutôt à de faibles puissances et à une section minimale de 1,5 mm².

Élément à vérifier	Repère courant	Ce que cela signifie
Position du levier	I / ON ou O / OFF	I alimente le circuit, O coupe le circuit
Calibre	10A, 16A, 20A, 25A	Intensité maximale admise par la protection
Courbe	Courbe C	Déclenchement adapté aux usages domestiques courants
Section de câble	1,5 mm² ou 2,5 mm²	1,5 mm² pour 10A, 2,5 mm² pour 16/20A
Protection différentielle	30 mA	Protection des personnes en cas de fuite à la terre

Disjoncteur divisionnaire, différentiel : qui fait quoi ?

Le disjoncteur divisionnaire du chauffe-eau protège le circuit contre les surcharges et les courts-circuits. C’est lui que l’on actionne le plus souvent pour couper uniquement le ballon d’eau chaude. L’interrupteur différentiel 30 mA, lui, protège plusieurs circuits d’une même rangée contre les fuites de courant vers la terre. S’il déclenche, plusieurs équipements peuvent s’arrêter en même temps.

Certains tableaux utilisent un disjoncteur différentiel, qui combine les deux fonctions, mais ce n’est pas le cas le plus courant dans les logements. Pour un particulier, la distinction pratique reste simple : si un seul levier coupe le chauffe-eau, il s’agit probablement du disjoncteur divisionnaire ; si toute une rangée s’éteint, la protection différentielle est en amont.

Un tableau électrique se lit comme une suite de protections : d’abord l’arrivée générale, puis la protection différentielle, puis les disjoncteurs de chaque usage, enfin l’appareil alimenté. Cette logique évite une erreur fréquente, qui consiste à couper un levier visible sans savoir s’il agit sur une seule ligne ou sur toute une zone du logement. Pour le chauffe-eau, elle aide aussi à comprendre pourquoi un défaut de résistance peut faire tomber le différentiel, alors qu’une surcharge du ballon concerne plutôt son disjoncteur dédié.

Position marche, arrêt ou déclenchée : comprendre le levier

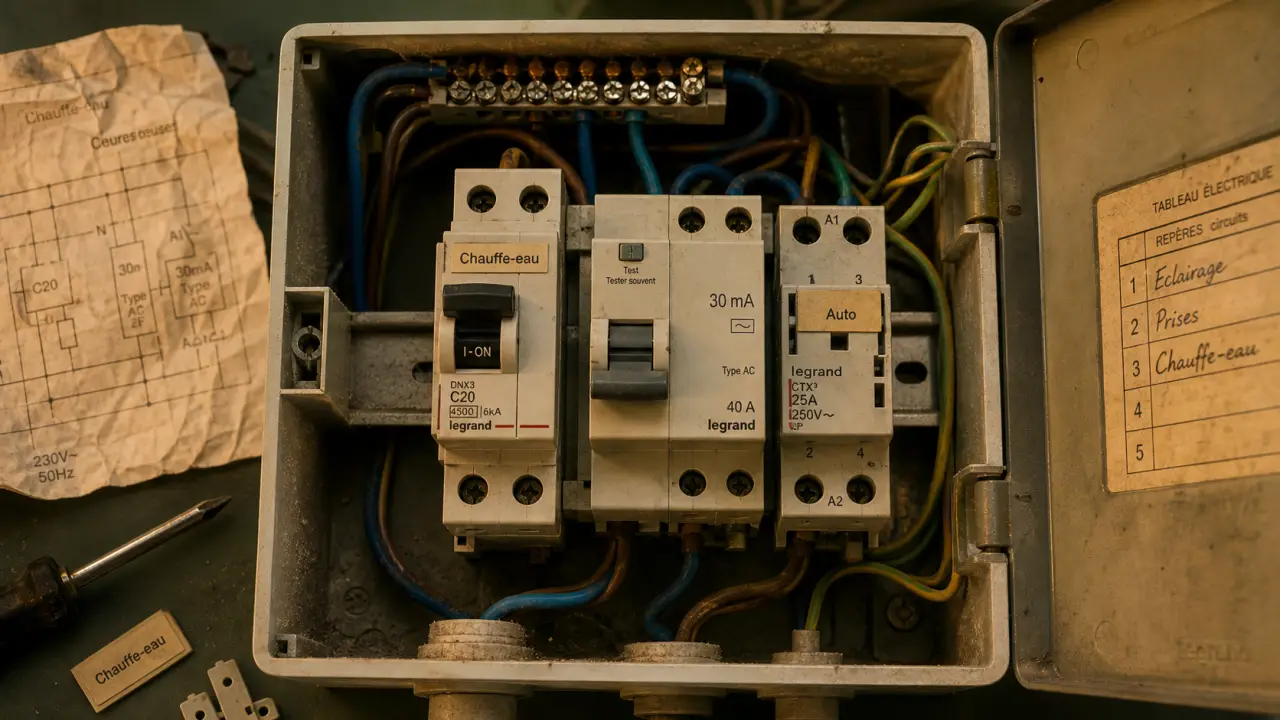

Sur la plupart des disjoncteurs, la position haute correspond à I ou ON : le chauffe-eau est alimenté. La position basse correspond à O ou OFF : le circuit est coupé. Après un défaut, le levier peut se retrouver en position intermédiaire ou abaissée. Il faut alors comprendre la cause avant de le réarmer plusieurs fois.

Remettre le chauffe-eau en service

Pour réarmer, abaissez franchement le levier sur OFF si nécessaire, puis remontez-le sur ON. Si le disjoncteur tient, le chauffe-eau est de nouveau alimenté. Si un contacteur jour/nuit est présent, laissez-le en position Auto pour un fonctionnement normal. La position I du contacteur sert généralement à forcer la chauffe, par exemple après une absence ou une consommation inhabituelle d’eau chaude.

Ne confondez pas la position du disjoncteur et celle du contacteur. Le disjoncteur doit être sur ON pour autoriser l’alimentation. Le contacteur, lui, décide du moment où le chauffe-eau chauffe. Un ballon peut ne pas produire immédiatement de l’eau chaude même si son disjoncteur est enclenché, notamment s’il attend le signal heures creuses.

Couper le chauffe-eau avant intervention

Avant toute intervention sur le chauffe-eau, la position attendue est OFF. Couper le disjoncteur dédié est indispensable avant de toucher au capot, au thermostat, à la résistance ou aux raccordements. Pour une opération plus lourde, coupez aussi le disjoncteur général et vérifiez l’absence de tension avec un VAT, c’est-à-dire un Vérificateur d’Absence de Tension. Un multimètre peut aider au diagnostic, mais le VAT reste l’outil prévu pour confirmer qu’un circuit est hors tension.

Que faire si le disjoncteur du chauffe-eau saute ?

Un disjoncteur qui déclenche protège l’installation. Il ne faut pas le bloquer, le remplacer par un calibre plus fort ou le réarmer en boucle. Les causes possibles sont variées : court-circuit, surcharge, humidité dans le capot électrique du chauffe-eau, résistance entartrée, fuite à la terre ou mauvais serrage dans le tableau.

Déclenchement immédiat : suspectez un court-circuit ou un défaut franc sur le chauffe-eau. Déclenchement après quelques minutes : la résistance, le thermostat ou l’échauffement d’une borne peuvent être en cause. Déclenchement du différentiel 30 mA : cherchez plutôt une fuite à la terre, souvent liée à l’humidité ou à une résistance dégradée. Déclenchements aléatoires : un mauvais serrage peut provoquer un échauffement ; il explique environ 30 % des déclenchements intempestifs.

Les pannes réellement liées à un disjoncteur défectueux représentent environ 15 % des cas. Autrement dit, remplacer le disjoncteur n’est pas toujours la solution. Le défaut vient souvent de l’appareil alimenté ou de ses connexions. Un disjoncteur a une durée de vie moyenne d’environ 20 ans, mais il peut vieillir plus vite s’il a beaucoup déclenché ou s’il a subi des échauffements.

Remplacement, achat et appel à un électricien

Changer un disjoncteur dans un tableau électrique demande de couper l’alimentation générale, de contrôler l’absence de tension, de respecter le calibre, la section des conducteurs, le serrage des bornes, le peigne d’alimentation et la compatibilité avec la rangée existante. Si vous n’êtes pas parfaitement à l’aise avec ces gestes, faites appel à un électricien qualifié. Le délai d’intervention courant se situe autour de 24 à 48 h selon les disponibilités et l’urgence.

Pour un remplacement à l’identique, un disjoncteur divisionnaire 20A coûte en moyenne 8 à 15 €. Un disjoncteur différentiel 30 mA se situe plutôt autour de 30 à 60 €. Le prix de la pièce ne doit toutefois pas être le seul critère : le pouvoir de coupure, le nombre de pôles, la courbe de déclenchement, la compatibilité avec le tableau et la conformité à la NF C 15-100 comptent davantage pour la sécurité.

Le bon réflexe après identification

Une fois le disjoncteur du chauffe-eau repéré, étiquetez-le clairement. Utilisez une mention simple, lisible et durable : Chauffe-eau ou Ballon ECS. Notez aussi, si besoin, la présence du contacteur jour/nuit à côté. Ce marquage évite de couper le mauvais circuit lors d’une fuite, d’un départ en vacances ou d’une intervention de maintenance.

Si le tableau est ancien, sans différentiel 30 mA, avec des fusibles ou des fils mal identifiés, ne vous contentez pas de chercher la bonne position du levier. Demandez un contrôle de l’installation. Le disjoncteur du chauffe-eau n’est qu’un élément de la chaîne : pour être fiable, il doit protéger un circuit dédié, correctement dimensionné et raccordé à une terre efficace.
