Brancher un disjoncteur différentiel protège une ligne, à condition de bien raccorder phase et neutre

25 septembre 2026 Éloïse Callens-Morelette 7 min de lecture

Le branchement d’un disjoncteur différentiel dans un tableau électrique ne consiste pas simplement à raccorder deux fils. Il faut identifier le circuit protégé, respecter le sens d’alimentation indiqué sur le module et vérifier la cohérence entre phase, neutre, calibre et section des conducteurs. Une erreur peut provoquer un déclenchement immédiat, laisser une ligne insuffisamment protégée ou créer un risque d’échauffement. En cas de doute sur la configuration du tableau, l’intervention d’un électricien reste la solution la plus sûre.

Table des matières

Disjoncteur différentiel ou interrupteur différentiel : ne pas confondre les deux

Ces deux appareils détectent un défaut d’isolement. Une partie du courant qui part par la phase ne revient alors plus normalement par le neutre, par exemple à cause d’une fuite vers la terre. Le dispositif coupe l’alimentation pour limiter les risques d’électrisation et d’électrocution.

Appareil	Protection assurée	Position habituelle
Interrupteur différentiel	Défaut d’isolement uniquement	En tête de rangée, avant plusieurs disjoncteurs divisionnaires
Disjoncteur différentiel	Défaut d’isolement, surcharge et court-circuit	Sur une ligne dédiée, pour protéger un circuit précis

L’interrupteur différentiel doit donc être associé à des disjoncteurs divisionnaires en aval. Ces derniers protègent les conducteurs contre les surintensités. Le disjoncteur différentiel réunit les deux fonctions dans un seul module : la protection différentielle et la protection magnéto-thermique. Il convient lorsqu’une ligne doit pouvoir être coupée séparément, sans mettre hors tension les autres circuits de la rangée.

Repérer l’amont, l’aval et la place du module dans le tableau

Avant toute intervention, coupez le disjoncteur de branchement général. Vérifiez ensuite l’absence de tension avec un vérificateur d’absence de tension adapté. Ne vous fiez ni à la position d’un levier ni à un simple tournevis testeur. Si vous ne savez pas identifier l’arrivée générale, les départs de circuits ou les borniers, ne poursuivez pas seul.

Norme NF C 15-100 : les règles actualisées des installations basse tension | Découvrez la mise à jour d’août 2024 de la série NF C 15-100 et accédez à la norme officielle en PDF via la boutique AFNOR.

Une ligne dédiée ou une tête de rangée

Un disjoncteur différentiel se fixe sur le rail DIN du tableau, à l’emplacement prévu pour le circuit qu’il protège. Il reçoit son alimentation en amont depuis le disjoncteur de branchement, un bornier de répartition ou un appareil de protection placé avant lui. En aval, il alimente uniquement le circuit concerné : éclairage, prises, chauffage, plaque de cuisson ou autre circuit spécialisé, selon le dimensionnement retenu.

Sur un schéma de principe, la circulation est la suivante : alimentation générale → protection amont → bornes d’entrée du disjoncteur différentiel → bornes de sortie → câble du circuit terminal. Les bornes sont généralement repérées L pour la phase et N pour le neutre. Le repérage et le sens d’alimentation indiqués sur l’appareil priment toujours sur les habitudes de câblage.

Le point souvent oublié : le neutre doit rester avec sa phase

Dans un tableau, chaque circuit forme un ensemble indissociable : sa phase, son neutre et sa protection différentielle doivent suivre le même chemin. Un neutre raccordé au mauvais bornier, ou partagé avec un circuit placé sous un autre différentiel, rompt le retour du courant surveillé par l’appareil. Le différentiel peut alors déclencher alors qu’aucun défaut ne se trouve sur l’appareil alimenté. Repérez les conducteurs avant tout démontage et ne mélangez jamais les neutres entre deux groupes différentiels.

Réaliser le branchement d’un disjoncteur différentiel en sécurité

Le raccordement exact dépend de la marque et du modèle. Consultez la notice du fabricant pour vérifier le sens d’arrivée, la capacité des bornes, le type de conducteur accepté et le couple de serrage. Les étapes suivantes expliquent la logique d’installation, mais ne remplacent pas les prescriptions du matériel ni les règles applicables à l’installation.

Mettre hors tension et contrôler : coupez l’alimentation générale, puis contrôlez l’absence de tension en amont et en aval de la zone de travail avec un VAT.
Repérer les conducteurs : le neutre est bleu clair ; la phase peut être rouge, noire ou marron ; le vert-jaune est réservé à la terre. La terre ne se raccorde pas au disjoncteur différentiel : elle rejoint le bornier de terre.
Clipser le module : installez-le fermement sur le rail DIN, dans un emplacement qui laisse un cheminement propre aux câbles et un accès au levier ainsi qu’au bouton test.

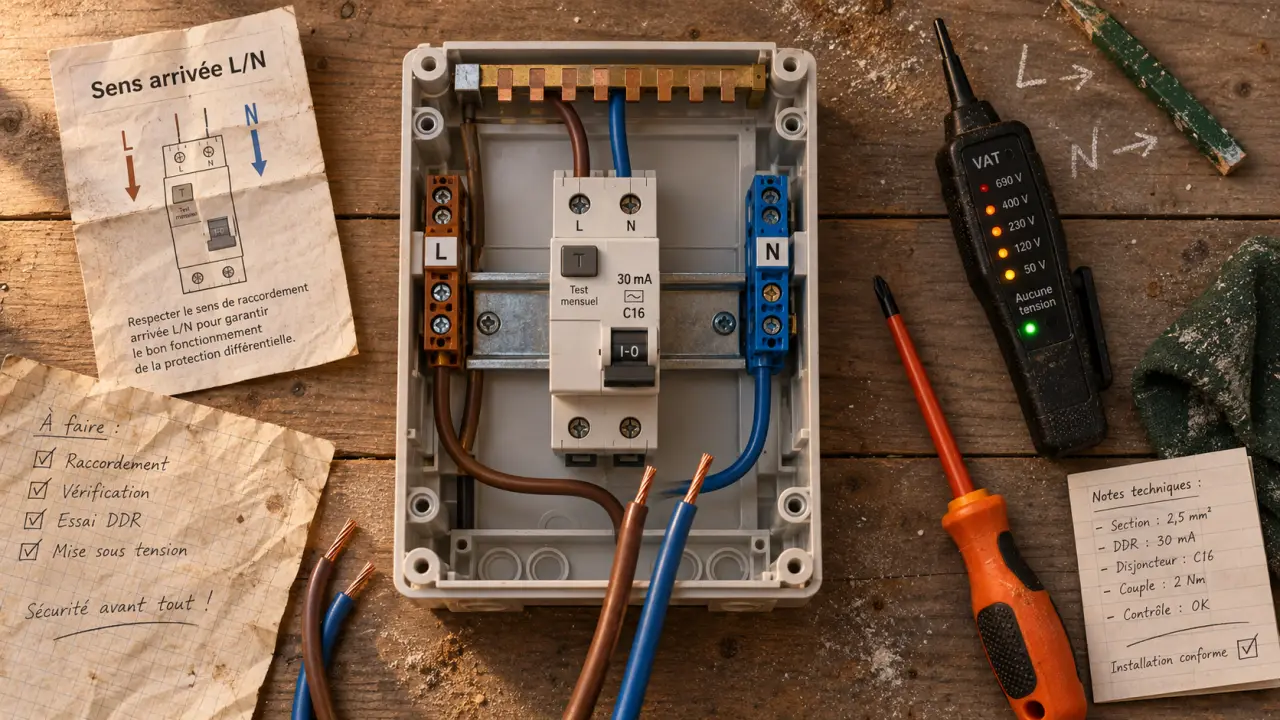

Raccorder l’amont : connectez la phase sur la borne L et le neutre sur la borne N d’entrée, en suivant le repérage gravé sur l’appareil.
Raccorder l’aval : connectez les deux conducteurs du circuit protégé sur les bornes de sortie correspondantes, sans inverser L et N.
Serrer et contrôler visuellement : aucun cuivre dénudé ne doit dépasser. Aucun fil ne doit être pincé ou soumis à une contrainte. Serrez chaque borne au couple prévu par le fabricant.

Un peigne horizontal distribue généralement l’alimentation à plusieurs modules d’une même rangée. Un peigne vertical sert plutôt à alimenter plusieurs rangées. N’utilisez pas un peigne uniquement parce qu’il semble s’insérer dans le tableau : sa compatibilité mécanique et électrique avec les appareils doit être confirmée. Selon la configuration, un raccordement par fils vers un bornier de répartition peut être plus adapté.

Choisir sensibilité, type et calibre selon le circuit

Dans un logement, la sensibilité 30 mA est la référence pour la protection des personnes. Le type du différentiel dépend de la nature des équipements alimentés. Son calibre doit, lui, être adapté à la ligne, aux conducteurs et aux conditions d’installation.

Critère	Usage courant	Point de vigilance
Type AC	Circuits usuels	Pour les usages classiques
Type A	Circuits spécialisés et appareils produisant des composantes continues pulsées	À prévoir selon les équipements concernés
Haute immunité	Appareils sensibles ou environnement perturbé	Peut limiter certains déclenchements intempestifs
Calibre	Selon le circuit et les conducteurs	Ne se choisit pas uniquement selon la puissance de l’appareil

À titre de repère, une section de 1,5 mm² est associée à 10 A, 2,5 mm² à 16 A ou 20 A et 6 mm² à 32 A dans les configurations couramment citées. Ces valeurs ne suffisent pas à dimensionner une installation. Le mode de pose, la longueur de la ligne, le circuit alimenté et les prescriptions applicables doivent aussi être pris en compte.

Les calibres 40 A et 63 A sont fréquents pour les interrupteurs différentiels, mais ils ne doivent pas être transposés automatiquement à un disjoncteur différentiel de ligne. Le choix du calibre doit protéger les conducteurs et rester compatible avec le circuit situé en aval. Une association incorrecte peut entraîner des déclenchements répétés ou réduire la protection du câblage.

Tester l’installation et savoir quand s’arrêter

Après un dernier contrôle des repères, des serrages et de l’absence de conducteur mal inséré, remettez sous tension progressivement. Réenclenchez d’abord la protection générale, puis le dispositif installé. Actionnez son bouton test : il doit provoquer le déclenchement. Ce test vérifie le mécanisme différentiel, mais ne remplace pas un contrôle complet de l’installation.

Si le module déclenche immédiatement, laissez-le ouvert et recherchez un neutre mal raccordé, une inversion, un défaut d’isolement ou un circuit partagé.
Si une borne chauffe, grésille ou dégage une odeur, coupez aussitôt l’alimentation. Un mauvais serrage ou un conducteur inadapté est possible.
Si le tableau comporte plusieurs rangées, des câblages anciens non repérés ou des peignes de marques différentes, évitez toute modification improvisée.
Pour une installation neuve ou une rénovation importante, anticipez la conformité à la NF C 15-100 ainsi que les exigences de contrôle du Consuel.

Faites appel à un électricien si vous ne pouvez pas vérifier l’absence de tension, si la répartition des circuits est incertaine ou si les déclenchements persistent. Son intervention permet aussi de confirmer le type de différentiel, le calibre, la section des conducteurs et la cohérence globale du tableau avant de remettre durablement l’installation en service.
