Apprenez à réaliser un branchement RJ45 conforme aux normes T568A et T568B pour optimiser votre réseau filaire domestique et profiter pleinement de la fibre. Ce guide, dédié au secteur Informatique IT, détaille les bonnes pratiques du câblage structuré pour garantir une connexion stable, loin des aléas du Wi-Fi saturé par les objets connectés ou les obstacles physiques. Réaliser un branchement RJ45 est une opération accessible à tout bricoleur méthodique. Que vous souhaitiez installer une prise de communication dans un bureau ou rénover votre tableau électrique, la maîtrise du câblage Ethernet garantit un débit optimal sans latence ni interférences.
Comprendre les bases du câblage RJ45 avant de commencer
Le branchement RJ45 repose sur une infrastructure physique précise. Le choix du câble détermine les performances de votre réseau. Un support inadapté bride votre connexion fibre, même avec un abonnement très haut débit.
Catégories de câbles Ethernet
Il existe plusieurs catégories de câbles Ethernet, chacune répondant à des besoins spécifiques de bande passante. Pour une installation durable, le choix du support est déterminant.
| Catégorie | Fréquence (MHz) | Débit max (Gbps) | Usage recommandé |
|---|---|---|---|
| Catégorie 5e | 100 MHz | 1 Gbps | Réseaux domestiques basiques |
| Catégorie 6 | 250 MHz | 1 Gbps | Standard actuel (résidentiel) |
| Catégorie 6a | 500 MHz | 10 Gbps | Haute performance, longues distances |
| Catégorie 7 | 600 MHz | 10 Gbps | Professionnel et blindage renforcé |
La catégorie 6 est le standard recommandé pour une habitation neuve, car elle supporte parfaitement le Gigabit. Pour anticiper des besoins futurs comme le transfert de fichiers 8K ou un serveur domestique, la catégorie 6a offre une marge de sécurité supérieure.
L’importance du blindage contre les interférences
Le courant électrique circulant dans les câbles de puissance génère des champs électromagnétiques perturbant le signal data. Le blindage protège vos données. Vous trouverez des sigles comme UTP pour un câble non blindé, FTP pour un feuillard d’aluminium global ou SFTP pour un blindage par tresse et feuillard. Dans une gaine technique partagée, privilégier un câble avec un blindage minimum comme le FTP ou le SSTP est nécessaire pour maintenir l’intégrité du signal.
Le matériel indispensable pour un branchement réussi
Un branchement RJ45 demande de la précision. Un contact défectueux ou une paire mal dénudée dégrade immédiatement la qualité de la transmission.

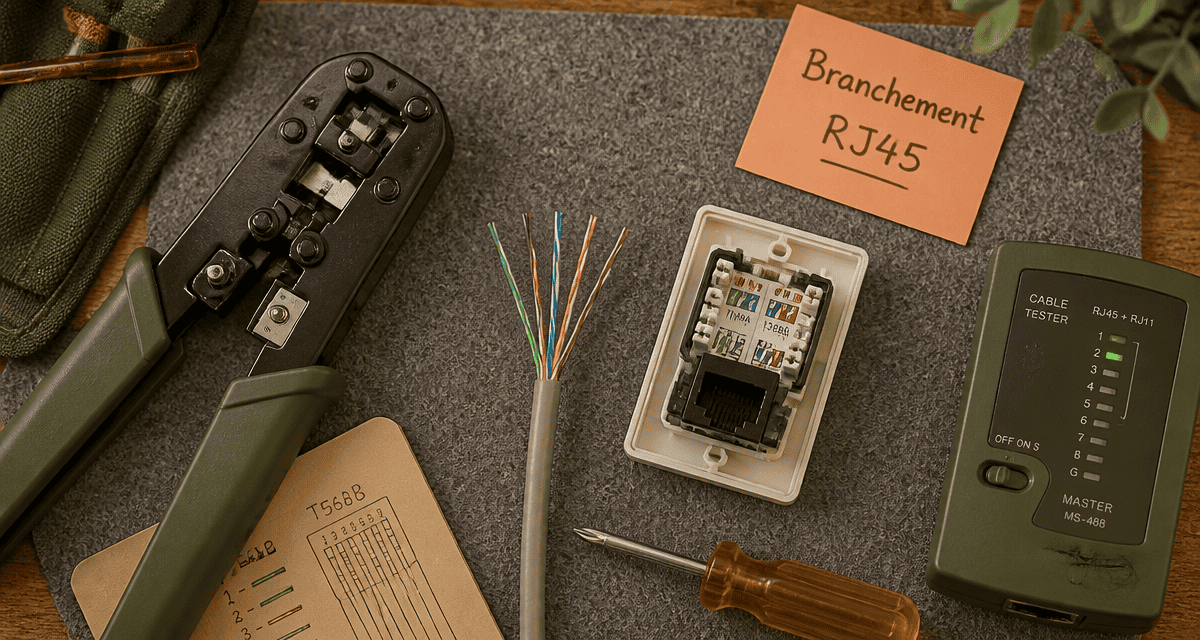

Les outils spécifiques de l’électricien
Utilisez un dénudeur de câble pour retirer la gaine extérieure sans entamer les isolants des huit fils de cuivre. Une pince coupante de précision permet d’égaliser les fils avant l’insertion dans le noyau de la prise. Si vous créez vos propres cordons, une pince à sertir spécifique pour connecteurs mâles est nécessaire.
Prises murales et noyaux de connexion
La plupart des prises RJ45 actuelles utilisent des systèmes de connexion sans outil. Le noyau de la prise reçoit les fils et, lors de la fermeture du mécanisme, des contacts auto-dénudants percent l’isolant pour établir la liaison. Ce système limite les erreurs de contact et accélère le montage.
Guide étape par étape pour câbler une prise RJ45
La réussite du branchement repose sur le respect du code couleur et la préparation mécanique du câble.
Préparation et dénudage du câble Ethernet
Retirez environ 3 à 5 centimètres de la gaine extérieure. Soyez vigilant pour ne pas marquer les fils de cuivre, car une amorce de rupture provoque des pannes intermittentes. Séparez ensuite les quatre paires torsadées. Ne les détorsadez pas sur une trop grande longueur, car la torsion protège le signal contre les bruits parasites.
Lors de l’insertion dans le mécanisme, assurez-vous que la gaine extérieure pénètre suffisamment loin dans le connecteur pour être maintenue par le dispositif de serrage. Cette ancre physique protège les contacts fragiles contre les tractions ou les vibrations du bâtiment. Sans ce point de fixation, la micro-torsion des fils crée des pertes de paquets complexes à diagnostiquer.

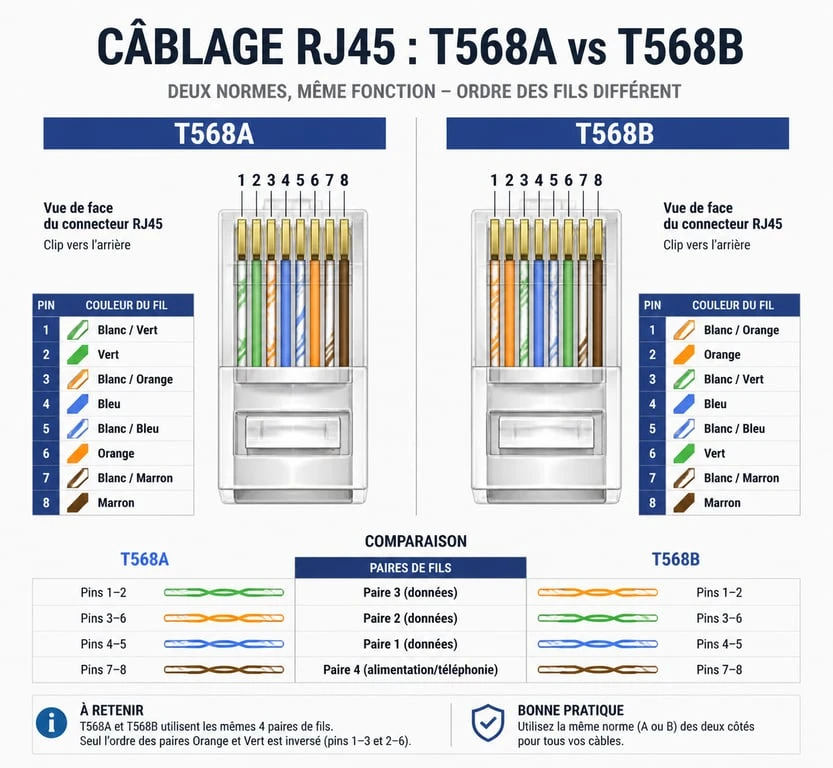

Le code couleur : norme T568A ou T568B ?
Il existe deux standards de câblage. En France, la norme T568B est la plus courante en milieu résidentiel. L’essentiel est d’appliquer la même norme aux deux extrémités du câble, entre la prise murale et le panneau de brassage. Pour la norme T568B, l’ordre est : Orange-Blanc, Orange, Vert-Blanc, Bleu, Bleu-Blanc, Vert, Marron-Blanc, Marron. Pour la norme T568A, l’ordre est : Vert-Blanc, Vert, Orange-Blanc, Bleu, Bleu-Blanc, Orange, Marron-Blanc, Marron. Positionnez chaque fil dans l’encoche correspondante en suivant les repères colorés imprimés sur le plastique de la prise.
Finalisation et sertissage
Une fois les fils en place, refermez le levier ou le capot de la prise. Ce geste pousse les fils dans les lames auto-dénudantes. Coupez l’excédent de fil avec une pince coupante rase. Un fil dépassant empêche la prise de s’emboîter correctement dans son boîtier d’encastrement.
La norme NF C 15-100 et la conformité de l’installation
La norme NF C 15-100 encadre l’installation électrique et de communication en France pour garantir la sécurité et l’évolutivité des logements.
Le câblage en étoile obligatoire
La norme impose un câblage en étoile. Chaque prise RJ45 doit posséder son propre câble dédié qui revient directement au coffret de communication situé près du tableau électrique. Cette architecture garantit que chaque pièce dispose de sa propre bande passante sans interférence avec les autres.
Le panneau de brassage : le cœur du réseau
Dans le coffret de communication, les câbles arrivent sur un panneau de brassage composé de prises femelles. Pour activer internet dans une pièce, utilisez un court cordon RJ45, appelé cordon de brassage, pour relier la prise correspondante du panneau à l’un des ports de votre box ou d’un switch.
Optimiser son réseau domestique pour la fibre
La qualité de votre réseau dépend de détails techniques qui font la différence entre une connexion limitée et le plein potentiel de la fibre.
Différence entre câble monobrin et multibrin
Le monobrin est constitué d’un seul fil de cuivre rigide. Il est conçu pour être passé dans les gaines des murs et raccordé aux prises murales. Le multibrin, composé de plusieurs brins de cuivre fins, est souple. Il est réservé à la fabrication des cordons de brassage qui relient votre ordinateur à la prise murale. Utiliser du multibrin pour le câblage mural est une erreur fréquente qui provoque des mauvais contacts.
Vérification et test de l’installation
Ne refermez pas vos boîtiers avant d’avoir testé l’installation. Un testeur de câble RJ45 permet de vérifier que les huit fils sont connectés dans le bon ordre aux deux extrémités. L’appareil envoie un signal lumineux sur chaque fil. Si la séquence 1-2-3-4-5-6-7-8 s’affiche, votre branchement est réussi. Si une LED reste éteinte ou si l’ordre est inversé, corrigez immédiatement le mauvais contact. En respectant ces principes de rigueur, vous transformez votre logement en une plateforme numérique performante pour le télétravail, le gaming et la domotique.
